कार्बन स्टेनलेस स्टील सर्पेन्टाइन ट्यूब / एस्मे ग्रेड सर्पेन्टाइन बाष्पीकरण का तार
Product Details
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात | प्रमाणपत्र: | ASME, TUV, SGS, CE, GRADE A, Iso9001 |
|---|---|---|---|
| रंग: | स्वनिर्धारित | आकार: | यू बेंड, स्ट्रेट, कॉइल, स्नेक ट्यूब |
| आवेदन: | बॉयलर और हीट एक्सचेंजर, ऊर्जा, पेट्रोकेमिकल, परमाणु | आयुध डिपो: | 1.5 से 1500 मिमी |
| प्रमुखता देना |
सर्पिन बाष्पीकरण करनेवाला कुंडल,extruded पंख ट्यूब |
||
Product Description

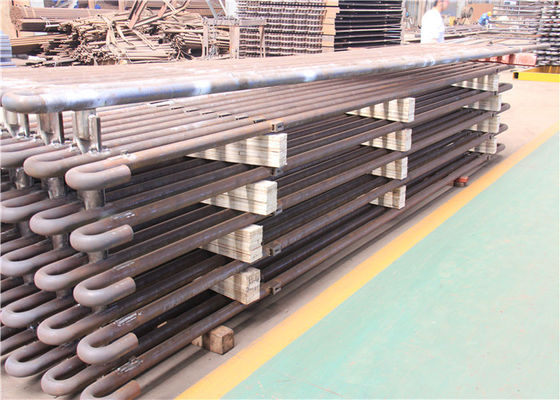

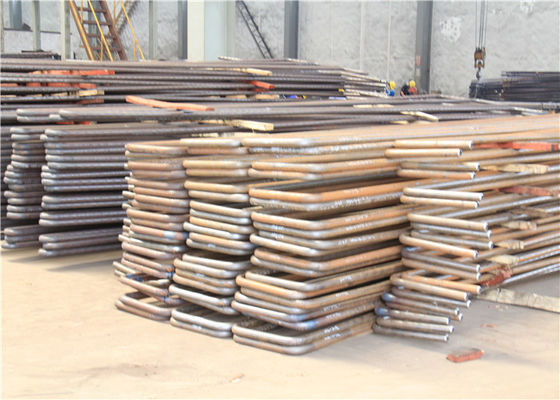

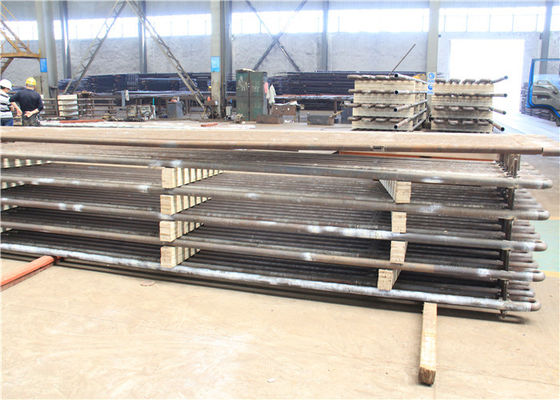

हीटिंग के लिए Asme ग्रेड कार्बन / स्टेनलेस स्टील Serpentine ट्यूब
उत्पाद का परिचय
एक विमान में कई बार एक राउंडअबाउट ट्यूब बॉयलर संवहन ताप की सतह, जैसे कि प्रांत कोयला ज़ियाडाओ सुपरहीटर और रिहाइटर, आदि में, पासबैंड कॉइल की संरचना को गोद लेता है, भट्ठी के पाइप में क्षैतिज और ऊर्ध्वाधर कुंडली के साथ दो प्रकार की व्यवस्था तैयार की जाती है। पानी के बाद आसानी से, लेकिन कुंडल और मोड़ त्रिज्या आर के अनुदैर्ध्य पिच को सहन करने के लिए आसान, आर आमतौर पर समग्र व्यास के 1.5 गुना से कम नहीं है, पाइप झुकने की गुणवत्ता सुनिश्चित करने के लिए
हुआ डोंग एनर्जी टेक्नोलॉजी deals with Austenitic Stainless Steel, Nickel Alloy Steel(Hastelloy , Monel, Inconel, Incoloy ) seamless and welded pipe and tube already more than 35 years, every year sell more than 50000 tons of steel pipe and tube. ऑस्टेनिटिक स्टेनलेस स्टील, निकल मिश्र धातु इस्पात (हास्टेलियाल, मोनेल, इनकोल, इंकोलॉय) के साथ सीमलेस और वेल्डेड पाइप और ट्यूब पहले से ही 35 से अधिक वर्षों से संबंधित हैं, हर साल 50000 टन से अधिक स्टील पाइप और ट्यूब बेचते हैं। Our client already cover more than 45 countries, Like Italy, UK, Gernmany, USA, Canada, Chile, Colombia, Saudi Arabia, Russia, Korea, Singapore, Austrial, Poland, France , ....And our group branch company and factory have been already approved by : हमारे ग्राहक पहले से ही 45 से अधिक देशों को कवर करते हैं, जैसे इटली, यूके, गर्नमनी, यूएसए, कनाडा, चिली, कोलम्बिया, सऊदी अरब, रूस, कोरिया, सिंगापुर, एओर्जिन, पोलैंड, फ्रांस, .... और हमारी समूह शाखा कंपनी और फैक्टरी द्वारा पहले ही अनुमोदित कर दिया गया है:ABS, DNV, GL, BV, PED 97/23 / EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004।
यू-बेंड ट्यूब are widely used in Heat Exchanger Systems. हीट एक्सचेंजर सिस्टम में व्यापक रूप से उपयोग किया जाता है। Heat-Exchanger Equipment on the basis of के आधार पर हीट-एक्सचेंजर उपकरण
रणनीतिक रूप से महत्वपूर्ण और महत्वपूर्ण क्षेत्रों --- बॉयलर, हीट एक्सचेंजर, परमाणु और पेट्रोकेमिकल मशीन बिल्डिंग में सीमलेस स्टेनलेस यू-ट्यूब और वेल्डेड स्टेनलेस यू बेंड ट्यूब आवश्यक है।
हुआ डोंग एनर्जी टेक्नोलॉजी 1985 से सर्पेंटाइन ट्यूब का उत्पादन शुरू कर दिया, अब पहले से ही अधिक आपूर्ति करने के लिए
30,000 से अधिक देशों में 300,000 टन स्टील सर्पेन्टाइन ट्यूब।
यू-बेंड ट्यूब निम्नलिखित मानकों के साथ अनुपालन:
1. एएसटीएम ए 688 / एएसएमई एसए 688
2. एएसटीएम A803 / ASME SA803
3. एएसटीएम ए 556 / एएसएमई एसए 556
इस्पात श्रेणी:
| फेराइट | ऑस्टेनाईट austenite | दोहरा | सुपर डुप्लेक्स | नी-मिश्र | टाइटेनियम |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304L TP316 / 316L TP316Ti TP317 / 317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
gr.2 |
अन्य मिश्र और स्टील ग्रेड की ट्यूब समझौते पर उत्पादित की जा सकती हैं।
तकनीकी आवश्यकताएँ:
झुकने के लिए सीधे ट्यूब मानक विशिष्टता:
ASME SA 213; ASME SA 213; ASME SB 163; एएसएमई एसबी 163; ASME A789, ASME SA268, ASME SA269, etc. ASME A789, ASME SA268, ASME SA269, आदि।
अंकन: ट्यूब लंबाई (बेंट सेक्शन हीट के बाद) से अधिक मार्किंग मशीन द्वारा झुकने से पहले
अंकन के बिना उपचार)
ध्यान दें: यू-बेंडिंग ट्यूब के सीधे हिस्सों पर झुकने के बाद भी अंकन संभव है।

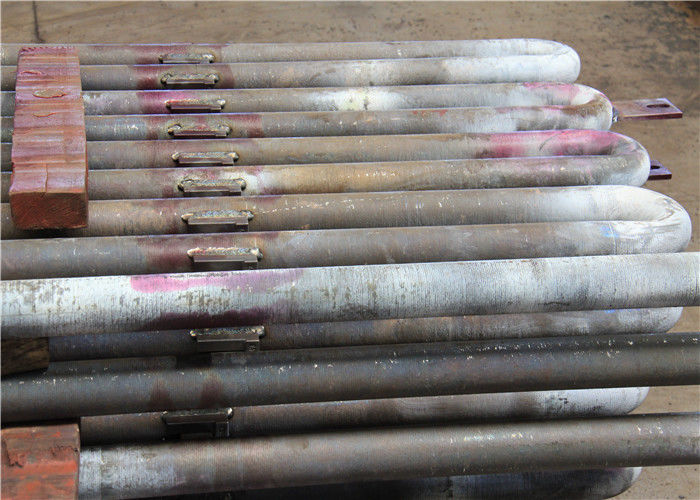

यू-बेंड ट्यूब:
-TEMA RCB 2.31 ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन का मानक (9 वां संस्करण)।
-एएसएमएम A688 / ASME SA688 ऑस्टेनिटिक जंग प्रतिरोधी के वेल्डेड ट्यूबों के लिए मानक विशिष्टता
स्टील ग्रेड फ़ीड पानी बॉयलर के लिए बनाया गया है।
-ASTM B163 / ASME SA163 निकेल और निकल मिश्र धातु के ट्यूबों के लिए मानक टेचिनिकल आवश्यकताएं
कंडेनसर और हीट एक्सचेंजर्स।
-कस्टमर विनिर्देशों।
झुकने त्रिज्या: से 1.5 * आयुध डिपो (बाहरी व्यास) से 1500 मिमी
जब ऑर्डरिंग ट्यूब रेडियस के साथ कम या 1.5 * आयुध डिपो के बराबर होती है, तो यह आवश्यक है कि जियोमेट्रिक्स की परिशुद्धता पर सहमति हो।
सीधे ट्यूब अधिकतम लंबाई: (झुकने से पहले): 35000 मिमी।
पैर की लंबाई: Min 1 Meter, Max. न्यूनतम 1 मीटर, मैक्स। 16500 mm (For Max R=1500mm) 16500 मिमी (मैक्स आर = 1500 मिमी के लिए)
ध्यान दें: अन्य आकार समझौते पर उपलब्ध हैं।
उष्मा उपचार: U- झुकने के बाद तनाव से राहत मिली (प्रत्येक पैर के लिए लंबित क्षेत्र प्लस 300 मिमी)।
यू बेंडिंग के बाद हाइड्रोस्टेटिक टेस्ट: Maximum Test Pressure 600 Bar, Soaking 10 Sec. : अधिकतम टेस्ट दबाव 600 बार, 10 सेक भिगोना। With साथ में
Dematerialized Water. डीमैटरियलाइज्ड वॉटर। Compressed Air Cleaning After Hydro-Test. हाइड्रो-टेस्ट के बाद कंप्रेस्ड एयर क्लीनिंग।
पैकेजिंग: मजबूत ट्रांसपोर्ट-वर्थ में प्री-फ्यूमिगेट किए गए लकड़ी के बक्सों के लिए संबंधित आयाम
प्रत्येक ट्यूब की लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार और साथ ही पॉलीथीन में लिपटे हुए
ट्यूब के दोनों सिरों पर नरम प्लास्टिक की टोपी वाली फ़िल्में।
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैं:
| संक्षारण परीक्षण | क्लाइंट द्वारा विशेष रूप से अनुरोध किए जाने पर ही आयोजित किया जाता है |
| रासायनिक विश्लेषण | आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विनाशकारी / यांत्रिक परीक्षण | Tensile | तन्यता | Hardness | कठोरता | Flattening | चपटे | Flare | भड़कना | Flange निकला हुआ किनारा |
| Reverse-bend and Re. उल्टा-झुकना और रे। flat tests फ्लैट परीक्षण | प्रासंगिक मानकों और ASTM A-450 और A-530 मानदंडों के साथ पूर्ण अनुपालन में किया जाता है, जो ग्राहकों के अंत में परेशानी मुक्त विस्तार, वेल्डिंग और उपयोग सुनिश्चित करता है |
| एड़ी वर्तमान परीक्षण | डिजिटल फ्लेव-मार्क टेस्टिंग सिस्टम का उपयोग करके उपसतह में समरूपता का पता लगाने के लिए किया गया |
| हाइड्रोस्टेटिक परीक्षण | 100% हाइड्रोस्टेटिक परीक्षण ट्यूब रिसाव की जाँच के लिए एएसटीएम-ए 450 मानदंडों के अनुसार किया गया, और सबसे बड़ा दबाव हम 20Mpa / 7s का समर्थन कर सकते हैं। |
| वायु दबाव परीक्षण | हवा के रिसाव के किसी भी सबूत की जांच करने के लिए |
| दृश्य निरीक्षण | पारित होने के बाद, सतह की खामियों और अन्य खामियों का पता लगाने के लिए प्रशिक्षित कर्मचारियों द्वारा ट्यूबों और पाइपों की हर एक पूरी तरह से दृश्य निरीक्षण के अधीन है |
अनुपूरक परीक्षण: Apart from the above mentioned tests, we also carry out on the manufactured products supplementary testing. उपर्युक्त परीक्षणों के अलावा, हम निर्मित उत्पादों के पूरक परीक्षण पर भी अमल करते हैं। The tests conducted under this include: इसके तहत किए गए परीक्षणों में शामिल हैं:
|
· एड़ी वर्तमान परीक्षण · ओपी परीक्षण · रेडियोग्राफी परीक्षण |
· संक्षारण परीक्षण · सूक्ष्म परीक्षण · मैक्रो टेस्टिंग |
· आईजीसी परीक्षण · अल्ट्रासोनिक परीक्षण · तरल पेनेट्रेट परीक्षण |
