उत्पाद का परिचय

हुआ डोंग एनर्जी टेक्नोलॉजीऑस्टेनिटिक स्टेनलेस स्टील, निकल मिश्र धातु इस्पात (हेस्टेल्लॉय, मोनेल, इनकॉनेल, इनकोलॉय) के साथ सीमलेस और वेल्डेड पाइप और ट्यूब पहले से ही 35 से अधिक वर्षों से संबंधित हैं, हर साल 50000 टन से अधिक स्टील पाइप और ट्यूब बेचते हैं।हमारे ग्राहक पहले से ही 45 से अधिक देशों को कवर करते हैं, जैसे इटली, यूके, गर्नमनी, यूएसए, कनाडा, चिली, कोलम्बिया, सऊदी अरब, रूस, कोरिया, सिंगापुर, एओर्जिन, पोलैंड, फ्रांस, .... और हमारी समूह शाखा कंपनी और फैक्टरी द्वारा पहले ही अनुमोदित कर दिया गया है:ABS, DNV, GL, BV, PED 97/23 / EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004।

यू-बेंड ट्यूबहीट एक्सचेंजर सिस्टम में व्यापक रूप से उपयोग किया जाता है।के आधार पर हीट-एक्सचेंजर उपकरण

रणनीतिक रूप से महत्वपूर्ण और महत्वपूर्ण क्षेत्र --- बॉयलर, हीट एक्सचेंजर, परमाणु और पेट्रोकेमिकल मशीन बिल्डिंग में सीमलेस स्टेनलेस यू-ट्यूब और वेल्डेड स्टेनलेस यू-बेंड ट्यूब आवश्यक है।

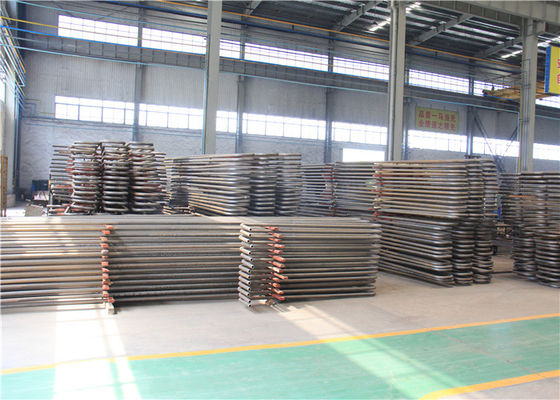

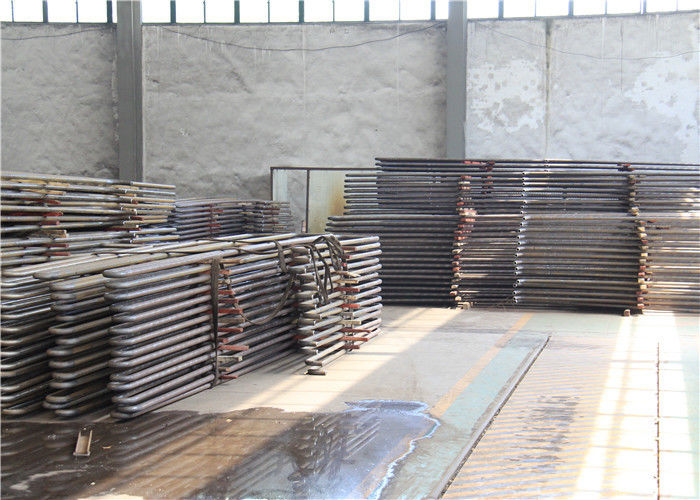

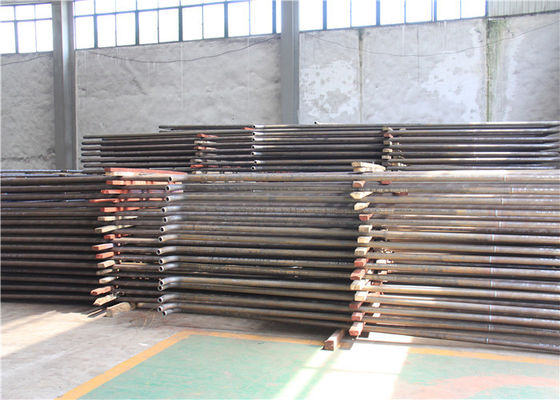

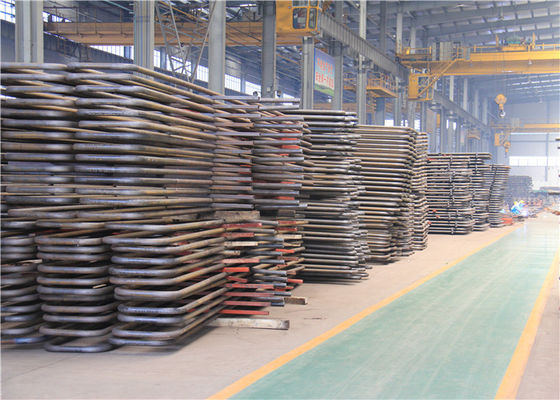

हुआ डोंग एनर्जी टेक्नोलॉजी 1985 से सर्पेंटाइन ट्यूब का उत्पादन शुरू कर दिया, अब पहले से ही अधिक आपूर्ति करने के लिए

30,000 से अधिक देशों में 300,000 टन स्टील सर्पेन्टाइन ट्यूब।

यू-बेंड ट्यूब निम्नलिखित मानकों के साथ अनुपालन:

1. एएसटीएम ए 688 / एएसएमई एसए 688

2. एएसटीएम A803 / ASME SA803

3. एएसटीएम ए 556 / एएसएमई एसए 556

इस्पात श्रेणी:

अन्य मिश्र और स्टील ग्रेड की ट्यूब समझौते पर उत्पादित की जा सकती हैं।

तकनीकी आवश्यकताएँ:

झुकने के लिए सीधे ट्यूब मानक विशिष्टता:

ASME SA 213;एएसएमई एसबी 163;ASME A789, ASME SA268, ASME SA269, आदि।

अंकन: ट्यूब की लंबाई से अधिक अंकन मशीन द्वारा झुकने से पहले (गर्मी के बाद बेंट अनुभाग

अंकन के बिना उपचार)

ध्यान दें: यू-बेंडिंग ट्यूब के सीधे हिस्सों पर झुकने के बाद भी अंकन संभव है।

यू-बेंड ट्यूब:

-TEMA RCB 2.31 ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन का मानक (9 वां संस्करण)।

-एएसएमएम A688 / ASME SA688 ऑस्टेनिटिक जंग प्रतिरोधी के वेल्डेड ट्यूबों के लिए मानक विशिष्टता

स्टील ग्रेड फ़ीड पानी बॉयलर के लिए बनाया गया है।

-ASTM B163 / ASME SA163 निकेल और निकल मिश्र धातु के ट्यूबों के लिए मानक टेचिनिकल आवश्यकताएं

कंडेनसर और हीट एक्सचेंजर्स।

-कस्टमर विनिर्देशों।

झुकने त्रिज्या: से 1.5 * आयुध डिपो (बाहरी व्यास) से 1500 मिमी

जब ऑर्डरिंग ट्यूब रेडियस के साथ कम या 1.5 * आयुध डिपो के बराबर होती है, तो यह आवश्यक है कि जियोमेट्रिक्स की परिशुद्धता पर सहमति हो।

सीधे ट्यूब अधिकतम लंबाई: (झुकने से पहले): 35000 मिमी।

पैर की लंबाई:न्यूनतम 1 मीटर, मैक्स।16500 मिमी (मैक्स आर = 1500 मिमी के लिए)

ध्यान दें: अन्य आकार समझौते पर उपलब्ध हैं।

उष्मा उपचार: U- झुकने के बाद तनाव से राहत मिली (प्रत्येक पैर के लिए लंबित क्षेत्र प्लस 300 मिमी)।

यू बेंडिंग के बाद हाइड्रोस्टेटिक टेस्ट: अधिकतम टेस्ट दबाव 600 बार, 10 सेक भिगोना।साथ में

डीमैटरियलाइज्ड वॉटर।हाइड्रो-टेस्ट के बाद कंप्रेस्ड एयर क्लीनिंग।

पैकेजिंग: मजबूत ट्रांसपोर्ट-वर्थ में प्री-फ्यूमिगेट किए गए लकड़ी के बक्सों के लिए संबंधित आयाम

प्रत्येक ट्यूब की लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार और साथ ही पॉलीथीन में लिपटे हुए

ट्यूब के दोनों सिरों पर नरम प्लास्टिक की टोपी वाली फ़िल्में।

हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैं:

अनुपूरक परीक्षण: उपर्युक्त परीक्षणों के अलावा, हम निर्मित उत्पादों के पूरक परीक्षण पर भी अमल करते हैं।इसके तहत किए गए परीक्षणों में शामिल हैं:
