उच्च सुरक्षा स्तर के साथ 0.7MW कार्बनिक डीजल ईंधन भाप बॉयलर

उत्पाद का प्रकार

YYL (W) प्रकार ऊर्ध्वाधर (क्षैतिज) प्रकार ईंधन तेल (गैस) गर्मी बॉयलर

उत्पाद रेंज

रेटेड थर्मल पावर: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
डिजाइन दबाव: 0.6MPa - 1.6MPa
विशिष्ट पैरामीटर तालिका 6 में दिखाए गए हैं

हमारी कंपनी

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड बॉयलर और दबाव पोत के लिए एक पेशेवर निर्माण कंपनी है।हमारी कंपनी 500 से अधिक श्रमिकों और विभिन्न प्रकार के 150 से अधिक इंजीनियरिंग तकनीशियनों के साथ 100,000 वर्ग मीटर से अधिक के क्षेत्र को कवर करती है।हमारी कंपनी के पास ASME (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स) मानकों, क्लास-ए बॉयलर मैन्युफैक्चरिंग लाइसेंस, D1D2 प्रेशर वेसल मैन्युफैक्चरिंग लाइसेंस ऑफ चाइना के "S" और "U" स्टैम्प हैं।हमने अंतरराष्ट्रीय गुणवत्ता मानक ISO9001 के अनुसार प्रमाणित एक गुणवत्ता प्रबंधन प्रणाली की स्थापना और रखरखाव किया है।हुआ डोंग ने लगभग 36 वर्षों के तकनीकी संचय और नवाचार के साथ बॉयलर और दबाव पोत के निर्माण के क्षेत्र में प्रगति प्रौद्योगिकियों की एक श्रृंखला विकसित की है।हुआ डोंग के पास बॉयलर दहन, गर्मी हस्तांतरण और संरचना जैसे पहलुओं में 100 से अधिक आविष्कार पेटेंट और उपयोगिता मॉडल पेटेंट हैं।हुआ डोंग के बॉयलर उत्पादों में शामिल हैं: बिजली बॉयलर, भाप बॉयलर, गर्म पानी बॉयलर, कार्बनिक थर्मल तेल बॉयलर जो तेल, प्राकृतिक गैस, कोयला, बायोमास, इलेक्ट्रिक हीटिंग, अपशिष्ट-गर्मी, आदि के दहन से प्रेरित होते हैं। उत्पाद व्यापक रूप से हैं बिजली उत्पादन, हीटिंग, रसायन उद्योग, कपड़ा उद्योग, खाद्य उद्योग, कागज उद्योग, फुटपाथ, प्लास्टिस, रबर, लकड़ी, आदि में उपयोग किया जाता है। हमारे उत्पाद न केवल पूरे चीन के लिए अच्छी तरह से सेवा करते हैं, बल्कि ऐसे देशों / क्षेत्रों में भी निर्यात किए जाते हैं। संयुक्त राज्य अमेरिका, जापान, ऑस्ट्रेलिया, रूस, वियतनाम, फिलीपीन, मलेशिया, इंडोनेशिया, पाकिस्तान, कजाकिस्तान, मिस्र और अफ्रीका के रूप में।

उत्पादों की इस श्रृंखला की संरचनात्मक विशेषताएं

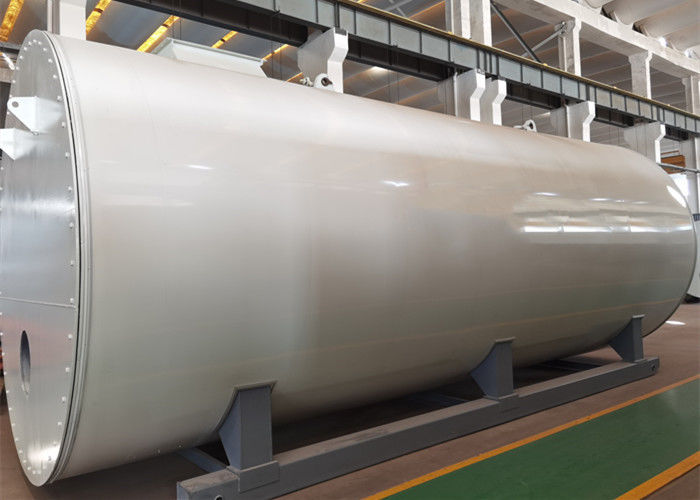

• संरचना दो प्रकार की होती है: लंबवत (YYL) और क्षैतिज (YYW)।

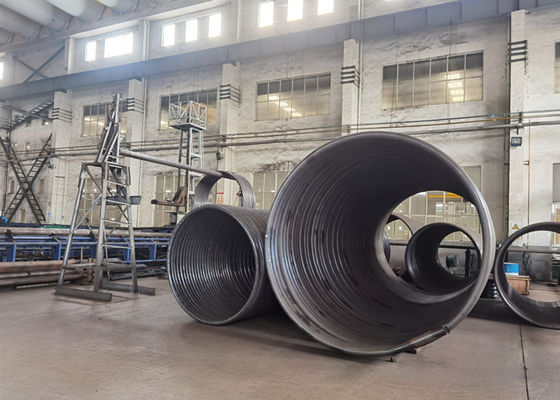

• बॉयलर की सतह सर्पिल संरचना के साथ कसने-ट्यूब-व्यवस्था को अपनाती है।चिमनी तीन-पास व्यवस्था को अपनाती है।
• बॉयलर के पीछे एक एयर प्रीहीटर या पानी/भाप ट्रांसफार्मर की व्यवस्था की जाती है, जिससे तापमान कम होता है, बॉयलर की तापीय क्षमता में सुधार होता है।
• आंतरिक निरीक्षण और रखरखाव की जाँच की सुविधा के लिए त्वरित उद्घाटन द्वार या अवलोकन द्वार सुसज्जित है।

• तकनीकी मापदण्ड

  सीमेंट उत्पादन लाइन क्षमता टी / डी		1000	2500	5000	10000
  बॉयलर इनलेट प्रवाह Nm3 / h	भट्ठा (सामने)	60000	88000	२४३०००	472000
  	भट्ठा (पूंछ)	76000	१७००००	328000	612000
  बॉयलर इनलेट गैस तापमान ℃	भट्ठा (सामने)	370	360	380	390
  	भट्ठा (पूंछ)	360	320~360	330	330
  रेटेड वाष्पीकरण टी / एच	भट्ठा (सामने)	5.8	7.25	24	50
  	भट्ठा (पूंछ)	7.5	10~15.8	20~24.6	35.5
  रेटेड भाप दबाव एमपीए	भट्ठा (सामने)	1.25	1.25	1.25	1.25
  	भट्ठा (पूंछ)	1.25	1.25	1.25	1.25
  रेटेड भाप तापमान ℃	भट्ठा (सामने)	340	330	350	360
  	भट्ठा (पूंछ)	340	300~340	३१०	३१०
  बॉयलर संरचना	भट्ठा (सामने)	खड़ा	खड़ा	खड़ा	खड़ा
  	भट्ठा (पूंछ)	खड़ा	अनुलंब और क्षैतिज	अनुलंब और क्षैतिज	खड़ा

तेल / गैस थर्मल बॉयलर सिस्टम आरेख

पैरामीटर तालिका 6
