ASME मानक 75kCal/H क्षैतिज तेल निकाल दिया भाप बॉयलर
Product Details
| उत्पाद का नाम: | गैस / तेल कार्बनिक हीट कैरियर बॉयलर | अंदर ट्यूबों की सामग्री: | २० जीबी३०८७ |
|---|---|---|---|
| आवेदन: | पेट्रोकेमिकल, केमिकल, प्रिंटिंग, फूड | कीवर्ड: | हीट ट्रांसफर ऑयल बॉयलर |
| माल बंदरगाह: | शंघाई | रेटेड थर्मल पावर: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| प्रमुखता देना |
900kw तेल भाप बॉयलर निकाल दिया,75kCal / h तेल हीटिंग बॉयलर निकाल दिया,ASME मानक तेल संचालित बॉयलर |
||
Product Description

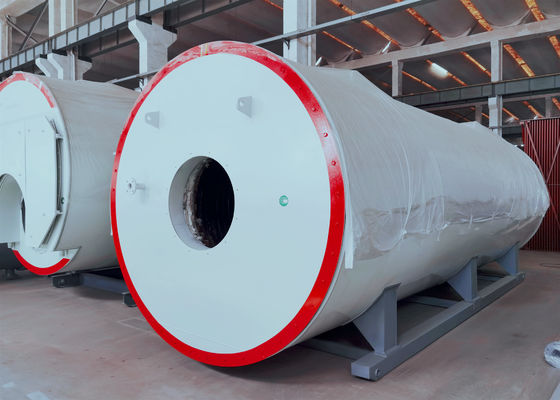

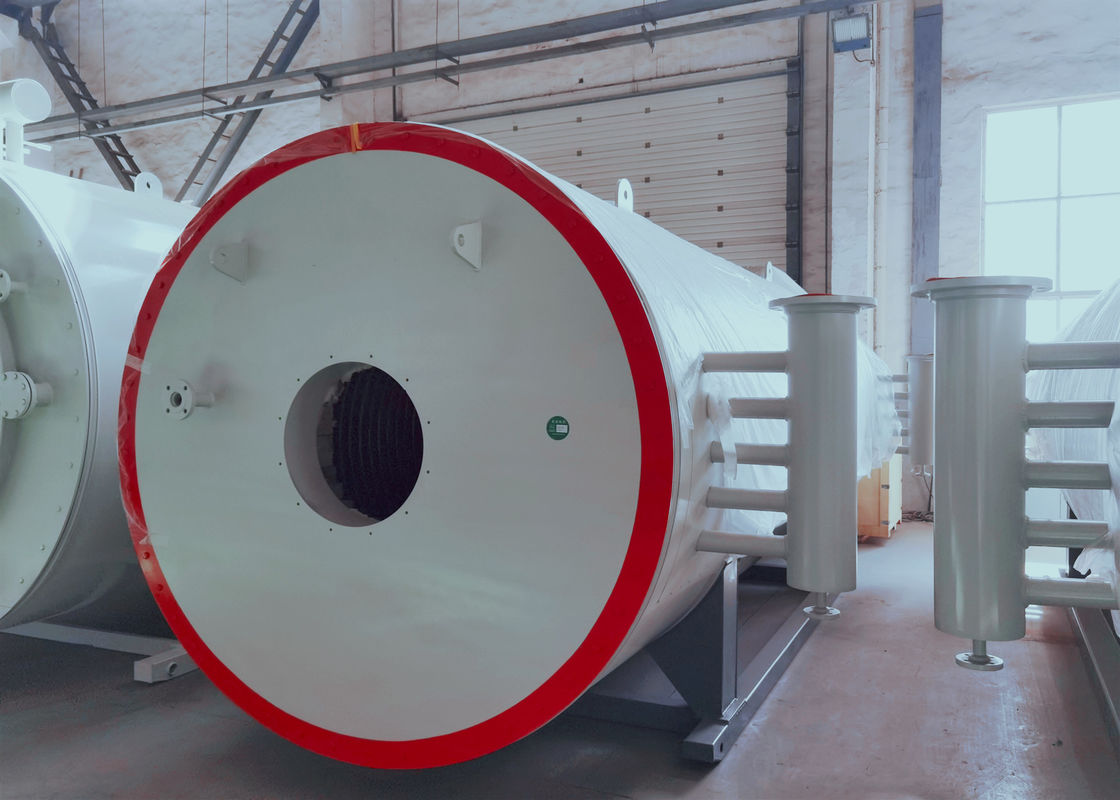

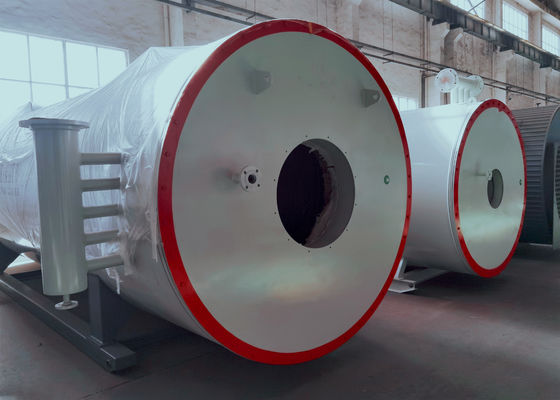

ASME/GB मानक क्षैतिज तेल/गैस कार्बनिक हीट कैरियर बॉयलर
उत्पाद परिचय:
तेल (गैस) कार्बनिक ताप वाहक बॉयलर एक इकट्ठे मजबूर परिसंचरण ऊर्ध्वाधर तेल (गैस) बॉयलर है।बॉयलरों की इस श्रृंखला की हीटिंग सतह में एक कॉम्पैक्ट संरचना होती है।हीटिंग सतह आंतरिक और बाहरी बारीकी से व्यवस्थित डिस्क से बना है।आंतरिक कॉइल ट्यूब एक उज्ज्वल हीटिंग सतह है, और बाहरी कॉइल ट्यूब की बाहरी सतह और आंतरिक कॉइल ट्यूब एक संवहनी हीटिंग सतह बनाती है।बॉयलर ऊपरी शरीर और निचले दहन कक्ष से बना है, जो साइट पर संयुक्त है।दहन कक्ष में दहन पूरी तरह से जलने के बाद और अधिकांश गर्मी उज्ज्वल हीटिंग सतह द्वारा अवशोषित हो जाती है, उच्च तापमान वाली ग्रिप गैस गर्मी विनिमय के लिए संवहन हीटिंग सतह में प्रवेश करती है।बॉयलर छोड़ने के बाद, बॉयलर के दहन के लिए आवश्यक हवा को एयर प्रीहीटर में गर्म किया जाता है, और फिर धूल कलेक्टर के माध्यम से प्रेरित ड्राफ्ट पंखे द्वारा चिमनी में ग्रिप गैस भेजी जाती है और वातावरण में छुट्टी दे दी जाती है।
उत्पादों की इस श्रृंखला की संरचना विशेषताएं:
- बॉयलर की सतह सर्पिल संरचना के साथ कसने-ट्यूब-व्यवस्था को अपनाती है।चिमनी तीन-पास व्यवस्था को अपनाती है।
- बॉयलर के पीछे एक एयर प्रीहीटर या पानी/भाप ट्रांसफार्मर की व्यवस्था की जाती है, जिससे तापमान कम होता है, बॉयलर की तापीय क्षमता में सुधार होता है।
- आंतरिक निरीक्षण और रखरखाव की जाँच की सुविधा के लिए त्वरित उद्घाटन द्वार या अवलोकन द्वार सुसज्जित है।
तेल / गैस थर्मल बॉयलर सिस्टम आरेख
उत्पाद रेंज:
रेटेड थर्मल पावर: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
डिजाइन दबाव: 0.6MPa - 1.6MPa
विशिष्ट पैरामीटर नीचे दी गई तालिका में दिखाए गए हैं।
कुछ मॉडल विशिष्टता:
| आदर्श | वाईवाईएल (डब्ल्यू) -350 वाई, क्यू | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | वाईवाईएल (डब्ल्यू) -1800 वाई, क्यू | |
| दर शक्ति (किलोवाट) | 350 | 600 | 700 | 900 | १२०० | 1500 | 1800 | |
| ताप क्षमताx१०००० (केकैल/एच) | 30 | 50 | 60 | 75 | 100 | 130 | १५० | |
| ईंधन थर्मल दक्षता | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| गैस थर्मल दक्षता | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |
| डिजाइन दबाव (एमपीए) | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | |
| मैक्स।काम कर रहे तापमान (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| मध्यम परिसंचरण (एम 3 / एच) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| एक भट्टी में मध्यम क्षमता (एम 3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | २.१ | |
| पर्यवेक्षक व्यास (डीएन) | 80 | 100 | 100 | 125 | 125 | 125 | १५० | |
| स्थापित क्षमता (किलोवाट) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| लागू ईंधन | तेल गैस | |||||||
| ईंधन की खपत किलो / एचएल (हल्का तेल) / एनएम 3 / एच (प्राकृतिक गैस) | 32.6/38.5 | 56/66 | 65.3/77 | ८४/९९ | 112/132 | 140/165 | 168/198 | |
| आकार लंबा x चौड़ा x ऊंचा (एम) | लंबवत बॉयलर | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| क्षैतिज बॉयलर | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
