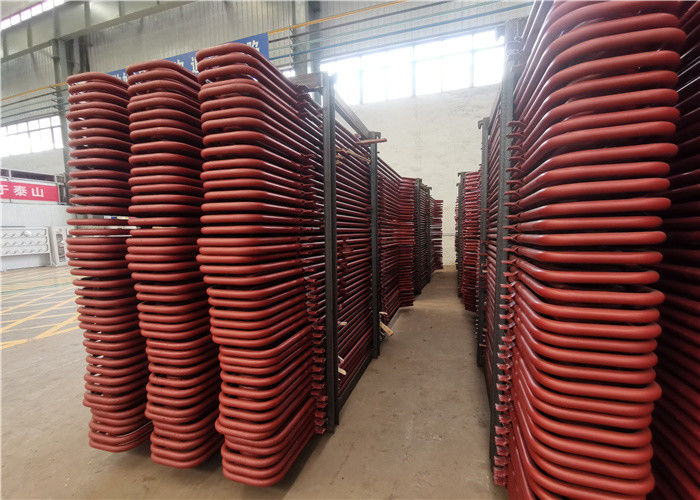

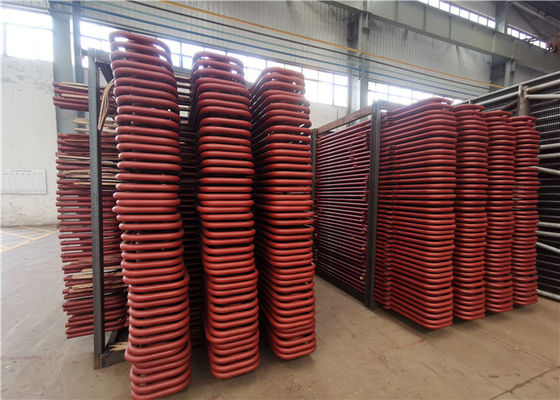

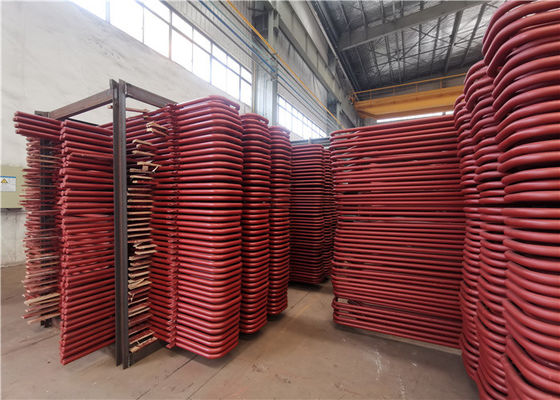

ग्रेड एक कार्बन स्टील अर्थशास्त्री बॉयलर सुपरहीटर ट्यूब
Product Details
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात | प्रमाणपत्र: | ASME, TUV, SGS, CE, GRADE A, Iso9001 |
|---|---|---|---|
| परिष्करण: | एनीलिंग, बेवलिंग | आकार: | यू बेंड, स्ट्रेट, कॉइल, स्नेक ट्यूब |
| आवेदन: | बॉयलर और हीट एक्सचेंजर, ऊर्जा, पेट्रोकेमिकल, परमाणु | आयुध डिपो: | 1.5 से 1500 मिमी |
| प्रमुखता देना |
ग्रेड एक सुपरहीटर ट्यूब,अर्थशास्त्री सुपरहीटर ट्यूब,ग्रेड एक अर्थशास्त्री ट्यूब |
||
Product Description
पावर इंडस्ट्रियल के लिए कार्बन स्टील बॉयलर सुपरहीटर ट्यूब सुपरहीटर कॉइल:
काम के सिद्धांत
सर्पेन्टाइन ट्यूब वह है जो एक विमान में कई मोड़ और मोड़ बनाती है।बॉयलर की संवहन हीटिंग सतह, जैसे कि अर्थशास्त्री, सुपरहीटर और रीहीटर, आदि के रूप में, यह सामान्य रूप से क्षैतिज और ऊर्ध्वाधर व्यवस्था के साथ सांप ट्यूब की संरचना को अपनाता है।
सुपरहीटर इसके अनुप्रयोगों में से एक है।यह वह हिस्सा है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहन प्रकार, उज्ज्वल प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;संरचना की विशेषताओं के अनुसार, इसे सर्पिन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।उन सभी में कई समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड होते हैं।अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार के लिए सुपरहीटर आमतौर पर बिजली स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में स्थापित किए जाते हैं।
सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सुपर हीटर का सबसे पुराना प्रकार है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें सीधे आग या आग से बचाया जा सके।
संवहन को बढ़ाने वाले पैरामीटर
ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बी।भाप की द्रव्यमान प्रवाह दर में वृद्धि
विकिरण मुख्य रूप से ज्वाला के तापमान पर निर्भर करता है।जैसे-जैसे भाप प्रवाह दर बढ़ती है, निकास तापमान कम होता जाता है।
दीप्तिमान सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है जिसके लिए धातु के तापमान में सुधार की आवश्यकता होती है।
उच्च तापमान वाली भाप के लिए दीप्तिमान और संवहन सुपर हीटर और रिहीटर्स का उपयोग किया जाता है।
बॉयलर में उच्च तापमान वाले रेडिएंट स्टीम सुपर हीटर की एक्सेसरी। यह सांप जैसी ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूबों में आम तौर पर 32, φ38, φ42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
रिहीटर्स
वे सुपर हीटर के रूप में समझदार हैं लेकिन चूंकि उनका निकास तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र धातु खड़े हो सकते हैं।
आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल से युक्त होता है और इसे तापमान 450ºC-1000ºC के तहत ग्रिप में रखा जाता है।
10Mpa से अधिक बिजली संयंत्र बॉयलर क्षमता के लिए, प्लेटन और कुंडलित सुपरहीटर को आमतौर पर अपनाया जाता है।
सुपरहीटर और रीहीटर में क्या अंतर है?
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
विवरण
| जानकारी सेट करना | |
| प्रक्रिया | वेल्डिंग |
| संरचना | क्षैतिज या लंबवत |
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात |
| ट्यूबों | 32, 38, 42, आदि। |
| आकार | अनुकूलित |
| ब्रांड | एचटीईजी |
| गारंटी | 18 महीने |
डिजाइन संरचना
1. संतृप्त भाप को गर्म करना, तापमान 900 डिग्री सेल्सियस तक।
2. उच्च दक्षता,> 90%।
3. उच्च गति हीटिंग।
4. स्टेनलेस स्टील के साथ डिजाइन।
5. लंबी डिजाइन सेवा जीवन, 15 साल।
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है
30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर लगातार हमारे बॉयलर सुपरहीटर्स और रीहीटर्स में सुधार और सुधार कर रहा है। झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करते हैं कि हमारे उत्पाद यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं, एक रिलेबल प्रदर्शन सुनिश्चित करते हैं।
