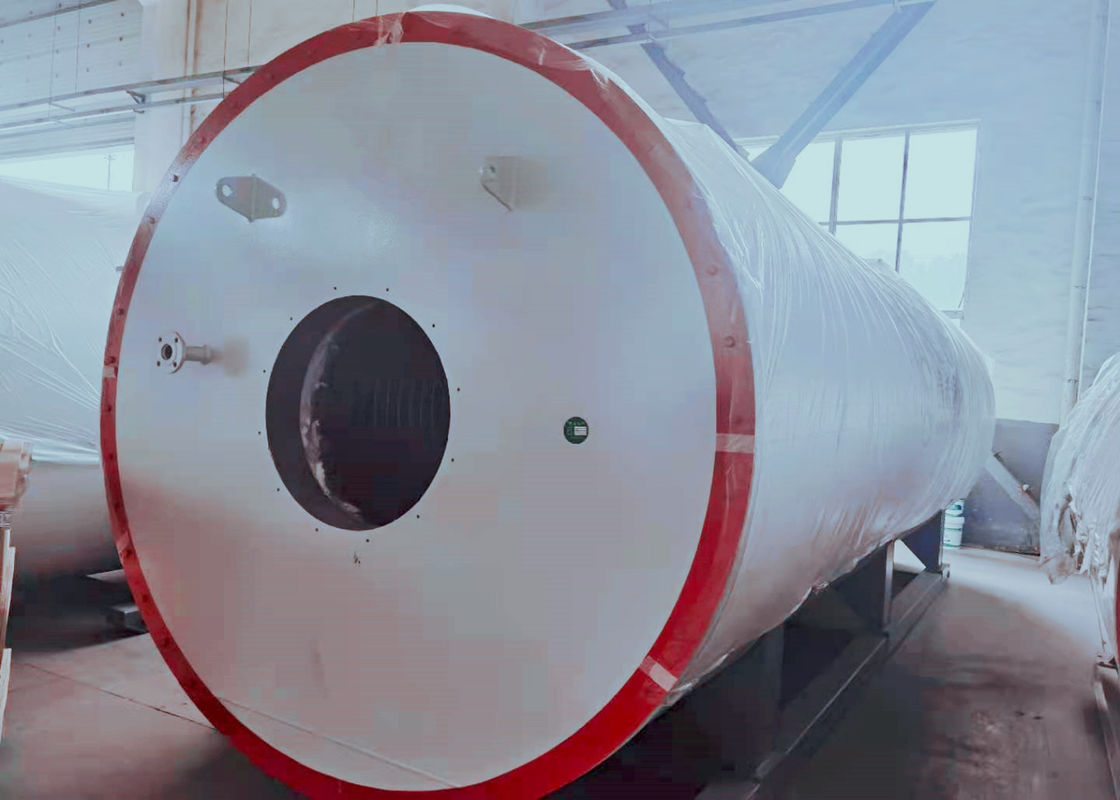

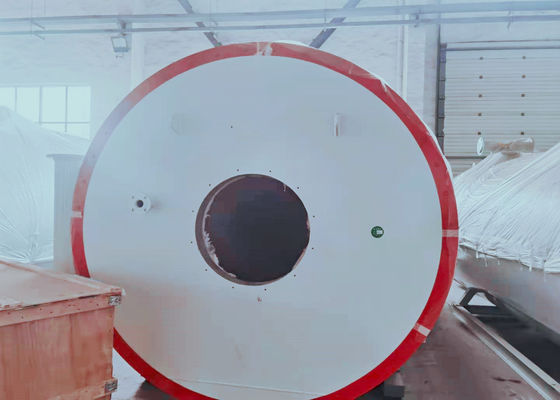

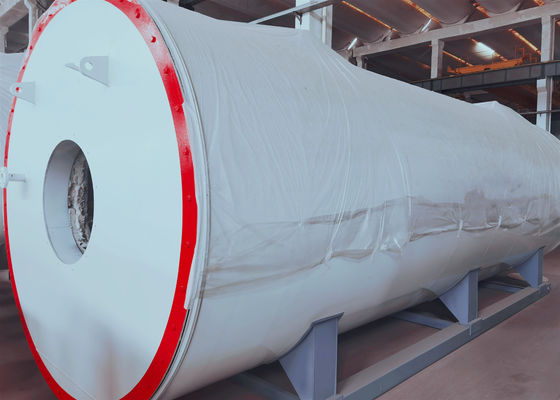

YYW-350Y/Q एएसएमई/जीबी स्टैंडर्ड में गैस से चलने वाला/तेल से चलने वाला ऑर्गेनिक हीट कैरियर बॉयलर

उत्पाद परिचय:

उत्पादों की इस श्रृंखला की संरचना विशेषताएं:

• बॉयलर की सतह सर्पिल संरचना के साथ कसने-ट्यूब-व्यवस्था को अपनाती है।चिमनी तीन-पास व्यवस्था को अपनाती है।
• बॉयलर के पीछे एक एयर प्रीहीटर या पानी/भाप ट्रांसफार्मर की व्यवस्था की जाती है, जिससे तापमान कम होता है, बॉयलर की तापीय क्षमता में सुधार होता है।
• आंतरिक निरीक्षण और रखरखाव की जाँच की सुविधा के लिए त्वरित उद्घाटन द्वार या अवलोकन द्वार सुसज्जित है।
• तेल / गैस थर्मल बॉयलर सिस्टम आरेख
  उत्पाद रेंज:

  रेटेड थर्मल पावर: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
  डिजाइन दबाव: 0.6MPa - 1.6MPa
  विशिष्ट पैरामीटर नीचे दी गई तालिका में दिखाए गए हैं।

  कुछ मॉडल विशिष्टता:


  आदर्श		वाईवाईएल (डब्ल्यू) -350 वाई, क्यू	YYL(W)-600Y, Q	YYL(W)-700Y, Q	YYL(W)-900Y, Q	YYL(W)-1200Y, Q	YYL(W)-1500Y, Q	वाईवाईएल (डब्ल्यू) -1800 वाई, क्यू
  दर शक्ति (किलोवाट)		350	600	700	900	१२००	1500	1800
  ताप क्षमताx१०००० (केकैल/एच)		30	50	60	75	100	130	१५०
  ईंधन थर्मल दक्षता		90	90	90	90	90	90	90
  गैस थर्मल दक्षता		92	92	92	92	92	92	92
  डिजाइन दबाव (एमपीए)		१.१	१.१	१.१	१.१	१.१	१.१	१.१
  मैक्स।काम कर रहे तापमान (℃)		320	320	320	320	320	320	320
  मध्यम परिसंचरण (एम 3 / एच)		40	60	60	100	100	100	100
  एक भट्टी में मध्यम क्षमता (एम 3)		0.24	0.7	0.7	0.7	0.8	0.95	२.१
  पर्यवेक्षक व्यास (डीएन)		80	100	100	125	125	125	१५०
  स्थापित क्षमता (किलोवाट)		12	22	23	30	40	42	57
  लागू ईंधन		तेल गैस
  ईंधन की खपत किलो / एचएल (हल्का तेल) / एनएम 3 / एच (प्राकृतिक गैस)		32.6/38.5	56/66	65.3/77	८४/९९	112/132	140/165	168/198
  आकार लंबा x चौड़ा x ऊंचा (एम)	लंबवत बॉयलर	1.97x1.76x3.1	1.97x1.76x3.2	1.97x1.76x3.2	3.5x1.76x3.2	4.64x2.9x2.125	3.11x2.17x5.27	5.7x2.55x2.8
  	क्षैतिज बॉयलर	2.3x1.65x1.5	3.15x1.95x1.84x3.15x1.95x1.84		3.6x2.1x2	4.05x2.13x2.07	4.4x2.15x2.13	4.94x2.2x2.8



  आदर्श		वाईवाईएल (डब्ल्यू) -2300 वाई, क्यू	वाईवाईएल (डब्ल्यू) -2900 वाई, क्यू	वाईवाईएल (डब्ल्यू) -3500 वाई, क्यू	वाईवाईएल (डब्ल्यू) -4100 वाई, क्यू	वाईवाईएल (डब्ल्यू) -4700 वाई, क्यू	वाईवाईएल (डब्ल्यू) -5900 वाई, क्यू
  रेटेड पावर (किलोवाट)		2300	2900	3500	4100	4700	5900
  ताप क्षमताx104 (केकैल / एच)		200	२५०	300	350	400	500
  ईंधन थर्मल दक्षता		90	90	90	90	90	90
  गैस थर्मल दक्षता		92	92	92	92	92	92
  दबाव दबाव (एमपीए)		१.१	१.१	१.१	१.१	१.१	१.१
  मैक्स।काम कर रहे तापमान (डिग्री सेल्सियस)		320	320	320	320	320	320
  मध्यम परिसंचरण (एम 3 / एच)		160	200	200	200	260	300
  फर्नेस में मध्यम क्षमता (एम 3)		२.४	2.9	3.2	4.1	5.6	8.8
  पर्यवेक्षक व्यास (डीएन)		१५०	200	200	200	200	२५०
  स्थापित क्षमता (किलोवाट)		60	७४	७८	७८	१०१	१२४
  लागू ईंधन		तेल गैस
  ईंधन की खपत किलो / घंटा (हल्का तेल) / एनएम 3 / एच (प्राकृतिक गैस)		२१४.५/२५३	२७०.४/३१९	326/385	382/451	438/517	550/649
  आकार लंबा एक्स चौड़ा एक्स उच्च (एम)	लंबवत बॉयलर	2.9X3.1X6.4	6x3.1x2.98	5.86X3.44X3.08	3.15X347X615	6.49X3.44X3.08	7.45x3.65x3.45
  	हरिजोंटल बॉयलर	5.5X2.8X2.9	6.5X2.88X2.65	6.8X3X3.15	7.2X3.31X3.25	7X3.5X3.25	8.2X4X3.46
