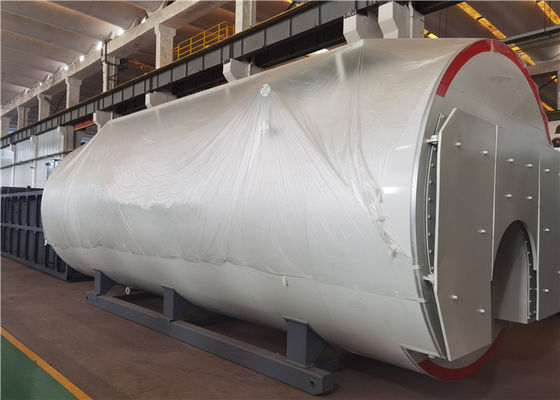

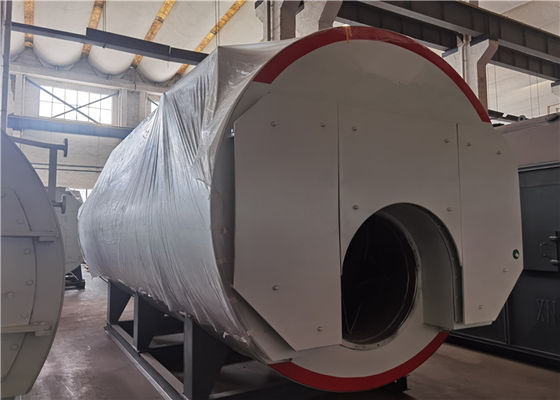

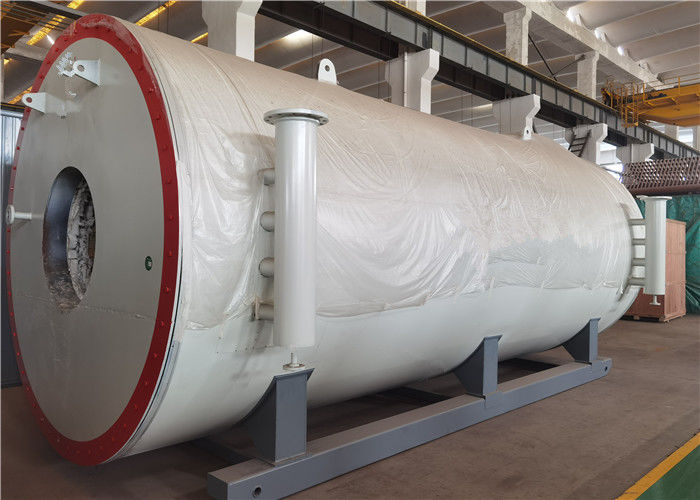

YYL प्रकार ASME क्षैतिज तेल गैस बॉयलर कस ट्यूब कार्बनिक हीट कैरियर बॉयलर

YYL प्रकार ASME क्षैतिज तेल गैस बॉयलर कस ट्यूब कार्बनिक हीट कैरियर बॉयलर

उत्पाद प्रकार

YYL (W) प्रकार लंबवत (क्षैतिज) प्रकार ईंधन तेल (गैस) ताप बॉयलर

उत्पाद रेंज

रेटेड थर्मल पावर: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
डिजाइन दबाव: 0.6MPa - 1.6MPa
विशिष्ट पैरामीटर तालिका 6 में दिखाए गए हैं

उत्पादों की इस श्रृंखला की संरचनात्मक विशेषताएं

• संरचना दो प्रकार की होती है: लंबवत (YYL) और क्षैतिज (YYW)।
• बॉयलर की सतह सर्पिल संरचना के साथ कसने-ट्यूब-व्यवस्था को अपनाती है।चिमनी तीन-पास व्यवस्था को अपनाती है।
• बॉयलर के पीछे एक एयर प्रीहीटर या पानी/भाप ट्रांसफार्मर की व्यवस्था की जाती है, जिससे तापमान कम होता है, बॉयलर की तापीय क्षमता में सुधार होता है।
• आंतरिक निरीक्षण और रखरखाव की जाँच की सुविधा के लिए त्वरित उद्घाटन द्वार या अवलोकन द्वार सुसज्जित है।

• तकनीकी मापदण्ड

  सीमेंट उत्पादन लाइन क्षमता टी / डी		1000	2500	5000	10000
  बॉयलर इनलेट प्रवाह Nm3 / h	भट्ठा (सामने)	60000	88000	२४३०००	472000
  	भट्ठा (पूंछ)	76000	१७००००	328000	612000
  बॉयलर इनलेट गैस तापमान ℃	भट्ठा (सामने)	370	360	380	390
  	भट्ठा (पूंछ)	360	320~360	330	330
  रेटेड वाष्पीकरण टी / एच	भट्ठा (सामने)	5.8	7.25	24	50
  	भट्ठा (पूंछ)	7.5	10~15.8	20~24.6	35.5
  रेटेड भाप दबाव एमपीए	भट्ठा (सामने)	1.25	1.25	1.25	1.25
  	भट्ठा (पूंछ)	1.25	1.25	1.25	1.25
  रेटेड भाप तापमान ℃	भट्ठा (सामने)	340	330	350	360
  	भट्ठा (पूंछ)	340	300~340	३१०	३१०
  बॉयलर संरचना	भट्ठा (सामने)	खड़ा	खड़ा	खड़ा	खड़ा
  	भट्ठा (पूंछ)	खड़ा	अनुलंब और क्षैतिज	अनुलंब और क्षैतिज	खड़ा

तेल / गैस थर्मल बॉयलर सिस्टम आरेख

पैरामीटर तालिका 6
