एएसएमई मानक स्टेनलेस निर्बाध सर्पटाइन सुपरहीटर कुंडल
Product Details
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात | प्रमाणपत्र: | एएसएमई, टीयूवी, एसजीएस, सीई, ग्रेड ए, आईएसओ 9 001 |
|---|---|---|---|
| आकार: | यू बेंड, स्ट्रेट, कॉइल, स्नेक ट्यूब | आवेदन: | बॉयलर और हीट एक्सचेंजर, ऊर्जा, पेट्रोकेमिकल, परमाणु |
| आयुध डिपो: | 1.5 से 1500 मिमी | परिष्करण: | एनील्ड, बेवलिंग |
| प्रमुखता देना |
बेवलिंग सर्पेन्टाइन सुपरहीटर कॉइल,एएसएमई सीमलेस सुपरहीटर कॉइल,एएसएमई स्टेनलेस सीमलेस कॉइल |
||
Product Description

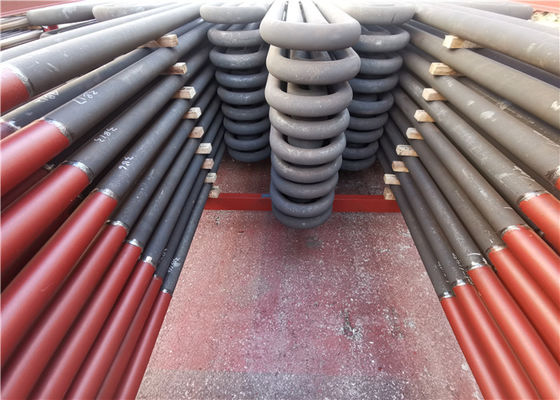

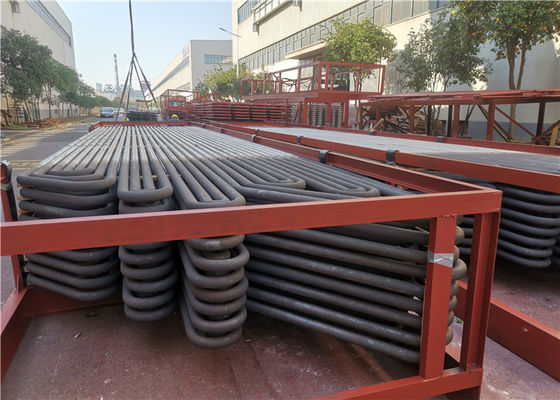

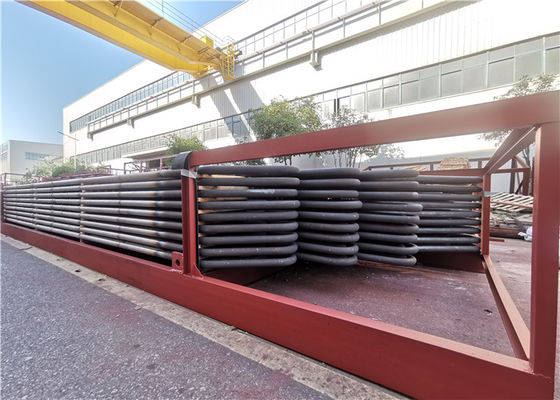

एएसएमई मानक स्टेनलेस निर्बाध सर्पटाइन ट्यूब सुपरहीटर कुंडल
सर्पटाइन ट्यूब परिचय
हीट एक्सचेंजर सिस्टम में सर्पेन्टाइन ट्यूब का व्यापक रूप से उपयोग किया जाता है।
सुपरहीटर ट्यूब का कार्य गर्मी को अवशोषित करना है।सीमलेस बॉयलर स्टील ट्यूब या गर्मी प्रतिरोधी मिश्र धातु स्टील ट्यूब को सांप के आकार में मोड़ा जाता है, और दोनों सिरों को क्रमशः इनलेट और आउटलेट कंटेनरों में वेल्डेड किया जाता है।
विशिष्ट आवश्यकताएं हैं:
1. सुपरहीटर और स्टीम पाइप धातुओं के लिए पर्याप्त रूप से उच्च रेंगना शक्ति, टिकाऊ शक्ति और टिकाऊ प्लास्टिसिटी की आवश्यकता होती है। सुपरहीटर ट्यूब की ताकत की गणना में, उच्च तापमान धीरज शक्ति सीमा मुख्य आधार है, और फिर रेंगने की सीमा का उपयोग जांच के लिए किया जाता है जब सुपरहीटर ट्यूब की धातु उच्च स्थायी शक्ति की होती है, तो एक तरफ, यह रेंगने की स्थिति के तहत सुरक्षित संचालन की गारंटी दे सकती है, दूसरी ओर, यह बहुत मोटी ट्यूब की दीवार के कारण प्रसंस्करण और संचालन में कठिनाई से बच सकती है।
2. यह आवश्यक है कि उच्च तापमान पर लंबी अवधि के संचालन के दौरान सुपरहीटर ट्यूब की धातु में सूक्ष्म संरचना और गुणों में अच्छी स्थिरता हो।
3. अच्छी प्रक्रिया के प्रदर्शन की आवश्यकता होती है, विशेष रूप से वेल्डिंग का प्रदर्शन अच्छा होता है। सुपरहीटर ट्यूब को भी अच्छा ठंडा काम करने के प्रदर्शन की आवश्यकता होती है।
4. स्टील के उच्च ऑक्सीकरण प्रतिरोध की आवश्यकता होती है। आमतौर पर यह आवश्यक है कि सुपरहीटर ट्यूब धातु को ऑपरेटिंग तापमान (यानी ट्यूब दीवार तापमान) पर 0.1 मिमी / वर्ष से कम की गहराई तक ऑक्सीकरण किया जाए।
सुपरहीटर और रिहीटर्स हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम एन्थैल्पी में सुधार करना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को और बढ़ाना है।
सुपरहीटर एक निश्चित टेम्परेचर के साथ सुपरहीटेड स्टीम को सुपरहीटेड स्टीम में गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य काम करने की स्थिति बदलती है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिटेड स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर हो।
पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, सर्कुलेशन की थर्मल दक्षता बेहतर होती है, या स्टीम टर्बाइन रियर की स्टीम ह्यूमिडिटी बहुत अधिक होती है, जिससे इसकी सुरक्षा प्रभावित होती है।जबकि सुपरहीयर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहिटेड तापमान अभी भी 540-555 डिग्री की सीमा के भीतर है, और स्टीम टर्बाइन के ब्लेड की भाप नमी से बचने के लिए पिछला बहुत बड़ा है, इस प्रकार मध्य रीहीटिंग सिस्टम लागू होता है।
सर्पटाइन ट्यूब निम्नलिखित मानकों का पालन करें:
1. एएसटीएम ए688/एएसएमई एसए688
2. एएसटीएम ए803/एएसएमई एसए803
3. एएसटीएम ए556/एएसएमई एसए556
इस्पात श्रेणी:
| फेराइट | ऑस्टेनाईट austenite | दोहरा | सुपर डुप्लेक्स | नी-अलॉयज | टाइटेनियम |
|
टीपी410 टीपी405 S44400 S44660 टीपी430 |
टीपी 304/304 एल TP316/316L TP316Ti TP317/317L टीपी321 टीपी347 |
एस31803 S32205 S32304 |
S32750 एस32760 |
N06600 एन08020 N00880 एन08825 एन08904 |
जीआर 2 |
अन्य मिश्र धातुओं और स्टील ग्रेड के ट्यूब को समझौते पर उत्पादित किया जा सकता है।
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैं:
| संक्षारण परीक्षण | ग्राहक द्वारा विशेष रूप से अनुरोध किए जाने पर ही आयोजित किया जाता है |
| रासायनिक विश्लेषण | आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विनाशकारी / यांत्रिक परीक्षण | तन्यता |कठोरता |चपटा |भड़कना |निकला हुआ |
| रिवर्स-बेंड और रे।फ्लैट परीक्षण | प्रासंगिक मानकों और एएसटीएम ए-450 और ए-530 मानदंडों के पूर्ण अनुपालन में किया गया, जो ग्राहकों के अंत में परेशानी मुक्त विस्तार, वेल्डिंग और उपयोग सुनिश्चित करता है |
| एड़ी वर्तमान परीक्षण | डिजिटल दोष-चिह्न परीक्षण प्रणाली का उपयोग करके उपसतह में एकरूपता का पता लगाने के लिए किया गया |
| हाइड्रोस्टेटिक परीक्षण | ट्यूब रिसाव की जाँच के लिए ASTM-A 450 मानदंडों के अनुसार 100% हाइड्रोस्टेटिक परीक्षण किया गया, और सबसे बड़ा दबाव हम 20Mpa / 7s का समर्थन कर सकते हैं। |
| दबाव परीक्षण के तहत हवा | हवा के रिसाव के किसी भी सबूत की जाँच करने के लिए |
| दृश्य निरीक्षण | पैसिवेशन के बाद, सतह की खामियों और अन्य खामियों का पता लगाने के लिए प्रशिक्षित कर्मचारियों द्वारा ट्यूब और पाइप की हर एक लंबाई को पूरी तरह से दृश्य निरीक्षण के अधीन किया जाता है। |
अनुपूरक परीक्षण: उपर्युक्त परीक्षणों के अलावा, हम निर्मित उत्पादों के पूरक परीक्षण भी करते हैं।इसके तहत किए गए परीक्षणों में शामिल हैं:
|
· एड़ी वर्तमान परीक्षण · ओपी परीक्षण · रेडियोग्राफी परीक्षण |
· संक्षारण परीक्षण · सूक्ष्म परीक्षण · मैक्रो परीक्षण |
· आईजीसी परीक्षण · अल्ट्रासोनिक परीक्षण · तरल प्रवेश परीक्षण |
