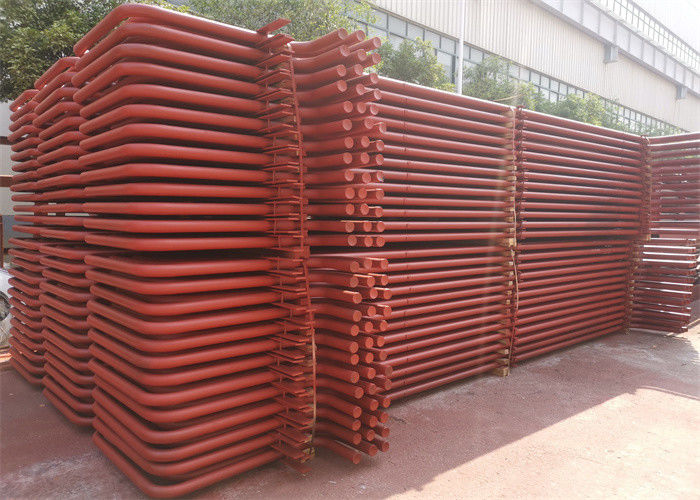

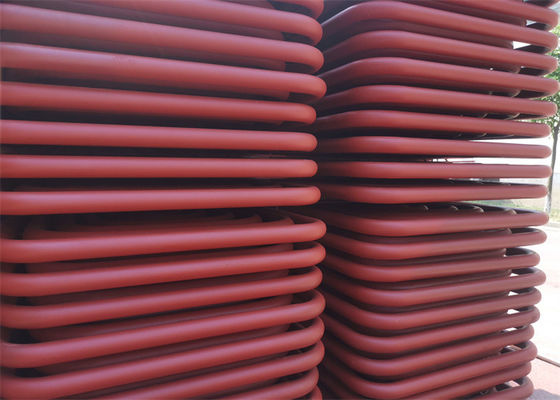

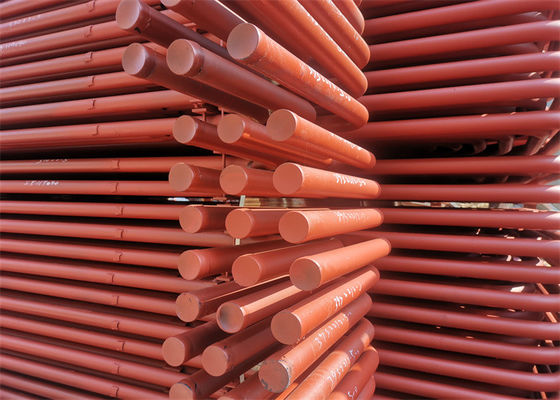

ASME SA192 सर्पेन्टाइन ट्यूब कॉइल 1500mm बेंडिंग सीमलेस

ASME SA192 निर्बाध सर्पटाइन ट्यूब सुपरहीटर कुंडल झुकने

हीट एक्सचेंजर सिस्टम में सर्पेन्टाइन ट्यूब का व्यापक रूप से उपयोग किया जाता है।

तकनीकी आवश्यकताएं:

झुकने के लिए सीधे ट्यूब मानक विशिष्टता:

एएसएमई एसए 213;एएसएमई एसबी 163;ASME A789, ASME SA268, ASME SA269, आदि।

अंकन:ट्यूब की पूरी लंबाई पर मार्किंग मशीन द्वारा झुकने से पहले (बिना मार्किंग के हीट ट्रीटमेंट के बाद बेंट सेक्शन)

नोट: यू-बेंडिंग ट्यूब के सीधे भागों पर झुकने के बाद भी अंकन संभव है।

यू-बेंड ट्यूब:

-टेमा आरसीबी 2.31 ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन (9वां संस्करण) का मानक।

-एएसटीएम ए 688 / एएसएमई एसए 688 ऑस्टेनिटिक जंग प्रतिरोधी स्टील ग्रेड के वेल्डेड ट्यूबों के लिए मानक विशिष्टता फ़ीड वॉटर बॉयलर के लिए डिज़ाइन किया गया।

-एएसटीएम बी 163 / एएसएमई एसए 163 कंडेनसर और हीट एक्सचेंजर्स के लिए निकल और निकल मिश्र धातु की ट्यूबों के लिए मानक तकनीकी आवश्यकताएं।

-ग्राहक निर्दिष्टीकरण।

झुकने त्रिज्या: 1.5 * ओडी (व्यास के बाहर) से 1500 मिमी . तक

1.5*OD से कम या उसके बराबर त्रिज्या वाली ट्यूबों का ऑर्डर करते समय, ज्यामितीय सटीकता से सहमत होना आवश्यक है।

सीधे ट्यूब अधिकतम लंबाई: (झुकने से पहले): 35000 मिमी।

पैर की लंबाई: न्यूनतम 1 मीटर, अधिकतम।16500 मिमी (अधिकतम आर = 1500 मिमी के लिए)

नोट: अन्य आकार समझौते पर उपलब्ध हैं।

हीट ट्रीटमेंट: यू-बेंडिंग के बाद तनाव से राहत (प्रत्येक पैर के लिए झुकने वाला क्षेत्र प्लस 300 मिमी)।

यू झुकने के बाद हाइड्रोस्टेटिक टेस्ट: अधिकतम टेस्ट प्रेशर 600 बार, 10 सेकेंड भिगोना।साथ

अभौतिकीकृत जल।हाइड्रो-टेस्ट के बाद संपीड़ित हवा की सफाई।

पैकेजिंग: के लिए इसी आयामों के मजबूत परिवहन-योग्य पूर्व-फ्यूमिगेटेड लकड़ी के बक्से में

प्रत्येक ट्यूब लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के साथ-साथ पॉलीथीन में लपेटा गया

ट्यूब के दोनों सिरों पर सॉफ्ट प्लास्टिक कैप वाली फिल्में।

सुपरहीटर और रिहीटर्स हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम एन्थैल्पी में सुधार करना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को और बढ़ाना है।

सुपरहीटर एक निश्चित टेम्परेचर के साथ सुपरहीटेड स्टीम को सुपरहीटेड स्टीम में गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य काम करने की स्थिति बदलती है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिटेड स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर हो।

पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, सर्कुलेशन की थर्मल दक्षता बेहतर होती है, या स्टीम टर्बाइन रियर की स्टीम ह्यूमिडिटी बहुत अधिक होती है, जिससे इसकी सुरक्षा प्रभावित होती है।जबकि सुपरहीयर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहिटेड तापमान अभी भी 540-555 डिग्री की सीमा के भीतर है, और स्टीम टर्बाइन के ब्लेड की भाप नमी से बचने के लिए पिछला बहुत बड़ा है, इस प्रकार मध्य रीहीटिंग सिस्टम लागू होता है।

सर्पटाइन ट्यूबनिम्नलिखित मानकों का पालन करें:

1. एएसटीएम ए688/एएसएमई एसए688

2. एएसटीएम ए803/एएसएमई एसए803

3. एएसटीएम ए556/एएसएमई एसए556

इस्पात श्रेणी:

अन्य मिश्र धातुओं और स्टील ग्रेड के ट्यूब को समझौते पर उत्पादित किया जा सकता है।

हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैं:

अनुपूरक परीक्षण:उपर्युक्त परीक्षणों के अलावा, हम निर्मित उत्पादों के पूरक परीक्षण भी करते हैं।इसके तहत किए गए परीक्षणों में शामिल हैं:

हुआ डोंग एनर्जी टेक्नोलॉजी ने 1985 से सर्पेन्टाइन ट्यूब का उत्पादन शुरू किया, अब तक 30 से अधिक देशों में 300,000 टन से अधिक स्टील सर्पेन्टाइन ट्यूब की आपूर्ति की जा चुकी है।

हुआ डोंग एनर्जी टेक्नोलॉजी ऑस्टेनिटिक स्टेनलेस स्टील, निकेल अलॉय स्टील (हास्टेलॉय, मोनेल, इनकोनेल, इंकोलॉय) के साथ सीमलेस और वेल्डेड पाइप और ट्यूब से संबंधित है, जो पहले से ही 35 साल से अधिक है, हर साल 50000 टन से अधिक स्टील पाइप और ट्यूब बेचते हैं।हमारे ग्राहक पहले से ही इटली, यूके, गर्नमनी, यूएसए, कनाडा, चिली, कोलंबिया, सऊदी अरब, रूस, कोरिया, सिंगापुर, ऑस्ट्रिया, पोलैंड, फ्रांस, .... और हमारी समूह शाखा कंपनी और कारखाने जैसे 45 से अधिक देशों को कवर करते हैं। ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001 द्वारा पहले ही अनुमोदित किया जा चुका है।
