हीटिंग ट्रांसफर सिस्टम के लिए एएसएमई मानक के साथ बॉयलर घटक भागों एच स्क्वायर फिन ट्यूब

उत्पाद का परिचय

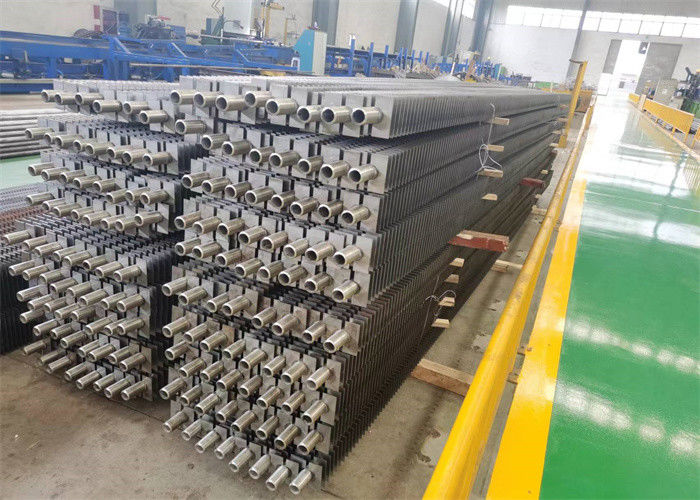

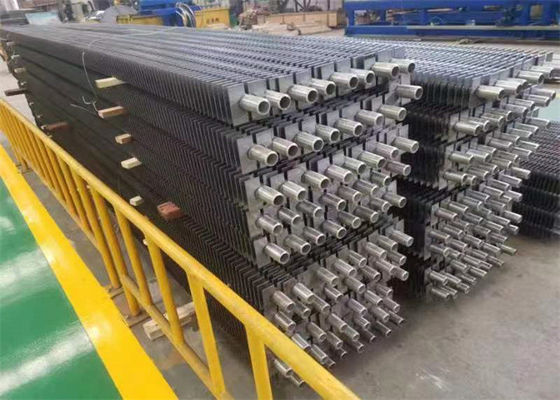

एच फिनड ट्यूब को स्क्वायर फिनड ट्यूब कहा जाता है, एच फिनड ट्यूब दो प्रकार की होती है, एक सिंगल ट्यूब होती है, जिसे आमतौर पर स्क्वायर कहा जाता है
फिनड ट्यूब, दूसरी एक डबल ट्यूब है, जिसे आमतौर पर आयताकार फिनड ट्यूब कहा जाता है।और ग्राहकों की आवश्यकताओं के अनुसार
उत्पादन।अपने आयताकार आकार के कारण, यह सर्पिल फिनेड ट्यूबों की तुलना में एक बड़ा सतह क्षेत्र प्रदान करता है।उपलब्ध बड़े सतह क्षेत्र के कारण, इन फिनेड ट्यूबों का उपयोग मुख्य रूप से उपकरण के समग्र आकार को कम करने के लिए वायु ताप अनुप्रयोगों में किया जाता है।

एच-आकार की फिनड ट्यूब और स्टील ट्यूब के बीच संलयन दर 95% या उससे अधिक है, संपर्क थर्मल प्रतिरोध छोटा है, और थर्मल चालकता अच्छी है।क्योंकि हीट एक्सचेंज ट्यूब बंडलों के बीच एयरफ्लो अग्रानुक्रम प्रवाह विशेषताओं के समान है, ऑपरेशन के दौरान हीट एक्सचेंज सतह पर कम धूल जमा होती है, और पंख अधिक समान रूप से खराब होते हैं।एच-आकार के फिन विस्तार क्षेत्र की प्रभावी उपयोग दर सर्पिल फिनड ट्यूब की तुलना में अधिक है, और समग्र गर्मी हस्तांतरण दक्षता यह सर्पिल फिनड ट्यूब बंडल से लगभग 10% अधिक है।

एच-आकार के फिनड ट्यूबों में उच्च क्षेत्र विस्तार दर, कम धूल संचय, और उच्च गर्मी हस्तांतरण दक्षता होती है।समतुल्य गर्मी हस्तांतरण क्षमता के मामले में, हीट एक्सचेंजर सबसे छोटी जगह पर कब्जा कर सकता है, और उच्च-श्रेणी की सामग्री (यानी, दबाव ट्यूब) को कम कर सकता है, उपयोग की मात्रा, और निम्न-श्रेणी की सामग्री, (पंख) का अधिक उपयोग।नई इंजीनियरिंग परियोजनाओं के लिए, हीट एक्सचेंजर व्यवस्था की ऊंचाई कम की जा सकती है, कुल वजन बहुत कम हो जाता है, निलंबन प्रणाली का भार कम हो जाता है, और कुल लागत कम हो जाती है;नवीकरण परियोजना के लिए, जितना संभव हो उतना गर्मी विनिमय क्षेत्र को निकास तापमान को कम करने के लिए सीमित स्थान में व्यवस्थित किया जा सकता है, अपशिष्ट गर्मी वसूली की दक्षता में सुधार या आसान रखरखाव के लिए रखरखाव स्थान में वृद्धि।

हमारे उत्पादों को हमारे ग्राहकों की जरूरतों और स्थिति के अनुसार संशोधित किया जा सकता है। हम सुरक्षित, विश्वसनीय और कुशल एच-फिन ट्यूबों का डिजाइन और निर्माण करते हैं। इसने स्टैंड-अलोन उत्पाद गुणवत्ता आश्वासन प्रणाली भी पूरी की है। एच-फिन ट्यूबों का उत्पादन उच्च के साथ है गर्मी हस्तांतरण दक्षता, उनके पास ग्रिप गैस प्रतिरोध है और एक छोटी सी जगह के लिए डिज़ाइन किया गया है।

विशेष विवरण

1) ।हीट एक्सचेंज क्षेत्र जोड़ें और ट्यूबों की संख्या कम करें, धुएं की गति और घर्षण को कम करने के लिए धूआं प्रवाह अनुभाग क्षेत्र भी बढ़ाएं।
2))।एच टाइप फिन ट्यूब को एच टाइप फिन ट्यूब को दोगुना करने के लिए बनाया जा सकता है, लंबी ट्यूब पंक्ति फिट करने के लिए उच्च कठोरता।
3))।एच टाइप फिन इकोनॉमाइज़र ने अंतरिक्ष को कई छोटे क्षेत्रों में बनाने के लिए व्यवस्थित किया, घर्षण को कम करने के लिए औसत वायु प्रवाह।
4))।सबसे अच्छा राख-उड़ाने वाला प्रभाव प्राप्त करने के लिए सीधे चैनल के साथ।
5).वजन कम करने और विनिर्माण लागत को कम करने के लिए कॉम्पैक्ट संरचना।

प्रमाणीकरण

कंपनी प्रोफाइल

Zhangjiagang हुआ डोंग एनर्जी टेक्नोलॉजी कं, लिमिटेड एक उच्च तकनीक उद्यम है जो सभी प्रकार के स्टेनलेस, कार्बन और मिश्र धातु स्टील ट्यूब और पाइप, स्टील प्लेट के उत्पादन में विशिष्ट है जो बॉयलर और हीट एक्सचेंजर, ऊर्जा, पेट्रोकेमिकल, खनन के क्षेत्र में व्यापक रूप से उपयोग किया जाता है। , भोजन, कागज, गैस और द्रव उद्योग।और हमने ASME, TUV, ग्रेड A, ISO9001, EN12952, EN10216, SO3834 सहित सत्यापन पास किया है।

कंपनी Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड की सहायक कंपनी है, जो 35 वर्षों के इतिहास और 110 मिलियन यूएसए डॉलर के वार्षिक कारोबार के साथ चीन में सबसे अग्रणी बॉयलर और बॉयलर पार्ट्स निर्माता है।हमारे उत्पादों को संयुक्त राज्य अमेरिका, ऑस्ट्रेलिया, वियतनाम, पाकिस्तान, अल्बानिया, कंबोडिया, भारत, इंडोनेशिया, दक्षिण कोरिया, फिलीपींस, तुर्की, सऊदी अरब, जर्मनी, रूस, चिली, सीरिया, थाईलैंड, बांग्लादेश जैसे 30 से अधिक देशों में निर्यात किया गया है। फ्रांस, अल्जीरिया, मंगोलिया और सिंगापुर, क्यूबा, ​​​​इराक, इटली, स्पेन, जापान, यूगोस्लाविया, श्रीलंका, चेक गणराज्य, किर्गिस्तान, कनाडा, मलेशिया, यूनाइटेड किंगडम और इतने पर।

स्थान:

हमारी कंपनी झांगजीगांग शहर में स्थित है जो एक बंदरगाह शहर है, और शंघाई से केवल 120 किमी दूर, सूज़ौ से 60 किमी दूर और वूशी से 60 किमी दूर है।यातायात बहुत सुविधाजनक है।
