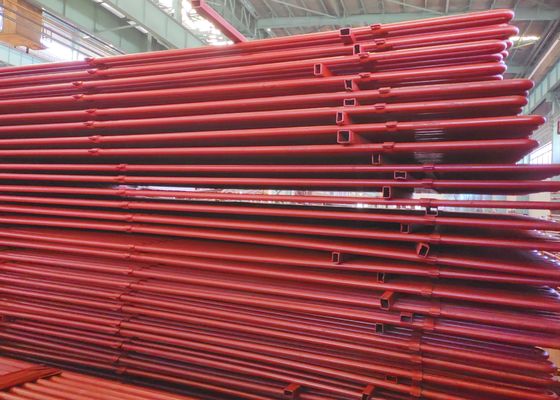

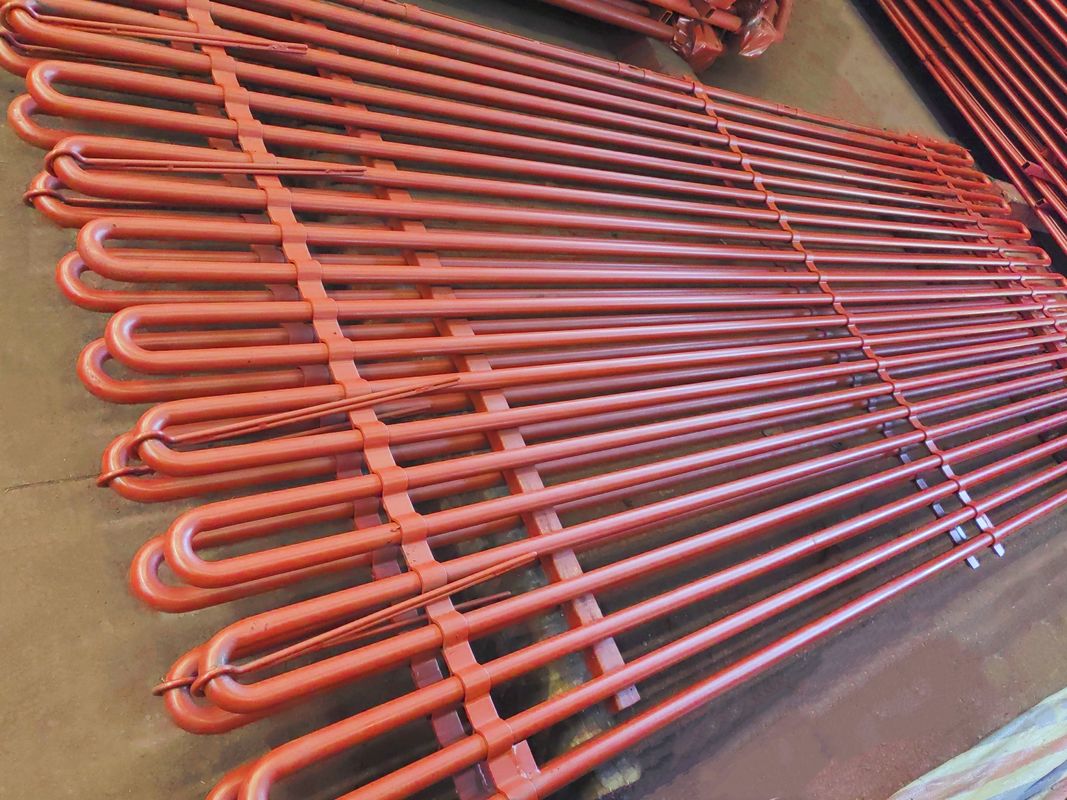

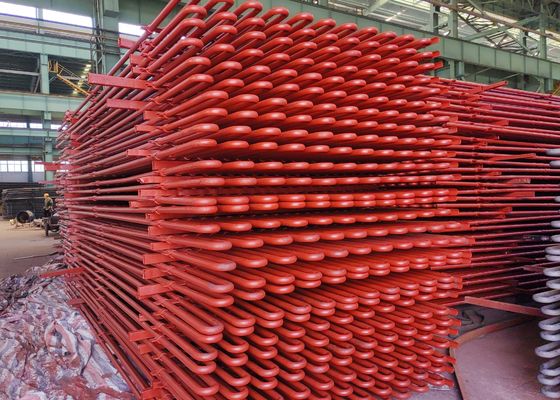

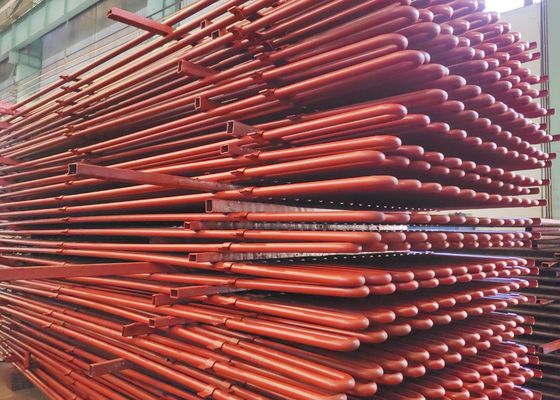

100% हाइड्रोस्टैटिक परीक्षण के साथ अपशिष्ट गर्मी वसूली बॉयलर में हीट एक्सचेंजर और सुपरहीटर के लिए सर्पेंटिन ट्यूब
Product Details
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील | प्रमाणपत्र: | एएसएमई, टीयूवी, एसजीएस, सीई, ग्रेड ए, आईएसओ 9 001 |
|---|---|---|---|
| रंग: | अनुकूलित | आकार: | यू बेंड, स्ट्रेट, कॉइल, स्नेक ट्यूब |
| आवेदन: | बॉयलर और हीट एक्सचेंजर, ऊर्जा, पेट्रोकेमिकल, परमाणु | आयुध डिपो: | 1.5 से 1500 मिमी |
| प्रमुखता देना |
Heat Exchanger Serpentine Tube,Waste Heat Recovery Boiler Serpentine Tube,100% Hydrostatic Testing Serpentine Tube |
||
Product Description
100% हाइड्रोस्टैटिक परीक्षण के साथ अपशिष्ट गर्मी वसूली बॉयलर में हीट एक्सचेंजर और सुपरहीटर के लिए सर्पेंटिन ट्यूब
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः
| संक्षारण परीक्षण | केवल जब ग्राहक द्वारा विशेष रूप से अनुरोध किया जाता है |
| रासायनिक विश्लेषण | आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विध्वंसक / यांत्रिक परीक्षण | तन्यता, कठोरता, समतलता, चमक, फ्लैंग |
| रिवर्स बेंड और रे फ्लैट टेस्ट | प्रासंगिक मानकों और एएसटीएम ए-450 और ए-530 मानकों के पूर्ण अनुपालन में किया गया, जो ग्राहकों के अंत में परेशानी मुक्त विस्तार, वेल्डिंग और उपयोग सुनिश्चित करता है |
| एडी करंट परीक्षण | डिजिटल दोष-चिह्न परीक्षण प्रणाली का उपयोग करके भूमिगत में समरूपता का पता लगाने के लिए किया जाता है |
| हाइड्रोस्टैटिक परीक्षण | ट्यूब रिसाव की जांच के लिए एएसटीएम-ए 450 मानकों के अनुसार 100% हाइड्रोस्टैटिक परीक्षण किया गया है, और अधिकतम दबाव हम 20 एमपीए / 7 एस का समर्थन कर सकते हैं। |
| हवा के दबाव के तहत परीक्षण | वायु रिसाव के किसी भी संकेत की जांच करने के लिए |
| दृश्य निरीक्षण | निष्क्रियता के बाद, सतह दोषों और अन्य दोषों का पता लगाने के लिए प्रशिक्षित कर्मियों द्वारा ट्यूबों और पाइपों की प्रत्येक लंबाई का गहन दृश्य निरीक्षण किया जाता है। |
पूरक परीक्षण:उपरोक्त परीक्षणों के अलावा, हम निर्मित उत्पादों पर पूरक परीक्षण भी करते हैं। इसके तहत किए गए परीक्षणों में शामिल हैंः
|
·एडी करंट परीक्षण ·ओ.पी. परीक्षण ·रेडियोग्राफी परीक्षण |
·संक्षारण परीक्षण ·सूक्ष्म परीक्षण ·मैक्रो परीक्षण |
·आईजीसी परीक्षण ·अल्ट्रासोनिक परीक्षण ·तरल प्रवेश परीक्षण |
उत्पाद का परिचय
यू-बेंड ट्यूब निम्नलिखित मानकों का अनुपालन करती हैः
1एएसटीएम ए688/एएसटीएम एसए688
2एएसटीएम ए 803/एएसटीएम एसए 803
3एएसटीएम A556/ASME SA556
स्टील ग्रेडः
| फेराइट | ऑस्टेनिट | डुप्लेक्स | सुपर डुप्लेक्स | नी-एलॉय | टाइटेनियम |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
ग्रि.2 |
अन्य मिश्र धातुओं और इस्पात ग्रेड के ट्यूबों का उत्पादन समझौते पर किया जा सकता है।
तकनीकी आवश्यकताएं:
झुकने के लिए सीधा ट्यूब मानक विनिर्देशः
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 आदि
चिह्नित करना:मोड़ने से पहले पूरे ट्यूब की लंबाई पर मार्किंग मशीन द्वारा (गर्मी के बाद मोड़ा हुआ खंड)
बिना मार्किंग के उपचार)
नोटःयू-बेंडिंग ट्यूब के सीधे भागों पर झुकने के बाद भी चिह्न लगाना संभव है।
यू-बेंड ट्यूब:
-टेमा आरसीबी 2.31 ट्यूबलर एक्सचेंजर निर्माताओं के संघ का मानक (9वां संस्करण)
-ASTM A688/ASME SA688 ऑस्टेनिटिक संक्षारण प्रतिरोधी वेल्डेड ट्यूबों के लिए मानक विनिर्देश
स्टील ग्रेड फ़ीड वाटर बॉयलर के लिए डिज़ाइन किया गया।
-ASTM B163/ASME SA163 निकेल और निकेल मिश्र धातु के ट्यूबों के लिए मानक तकनीकी आवश्यकताएं
कंडेनसर और हीट एक्सचेंजर।
- ग्राहक विनिर्देशों.
झुकने की त्रिज्या:1.5*OD ((बाहरी व्यास) से 1500 मिमी तक
1.5*OD से कम या उसके बराबर त्रिज्या वाले ट्यूबों का ऑर्डर करते समय ज्यामिति की सटीकता पर सहमत होना आवश्यक है।
सीधी नलिकाओं की अधिकतम लंबाईझुकने से पहलेः 35000 मिमी।
पैर की लंबाई:न्यूनतम 1 मीटर, अधिकतम 16500 मिमी (अधिकतम R=1500 मिमी के लिए)
नोटःअन्य आकार समझौते पर उपलब्ध हैं।
ताप उपचार:यू-बेंडिंग के बाद तनाव कम होता है (बेंडिंग क्षेत्र प्लस प्रत्येक पैर के लिए 300 एमएम) ।
यू झुकने के बाद हाइड्रोस्टैटिक परीक्षण: अधिकतम परीक्षण दबाव 600 बार, 10 सेकंड तक भिगोना
निर्जलीकृत जल, हाइड्रो-परीक्षण के बाद संपीड़ित वायु की सफाई।
पैकेजिंग: परिवहन के लिए उपयुक्त मजबूत पूर्व-धूम्रपान लकड़ी के बक्से में
प्रत्येक ट्यूब लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार के रूप में अच्छी तरह से polyethylene में लिपटे
ट्यूब के दोनों छोरों पर नरम प्लास्टिक के ढक्कन वाली फिल्में।
