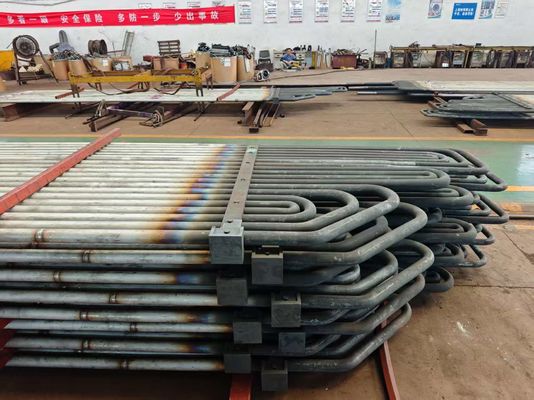

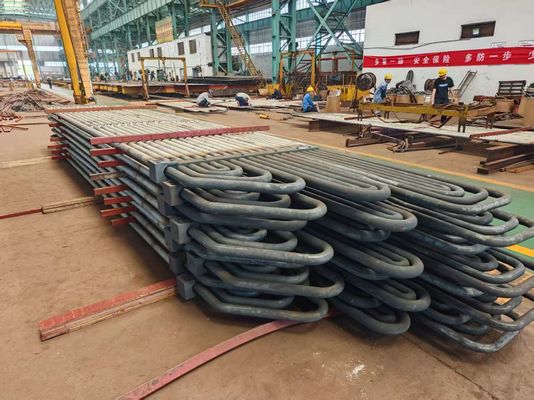

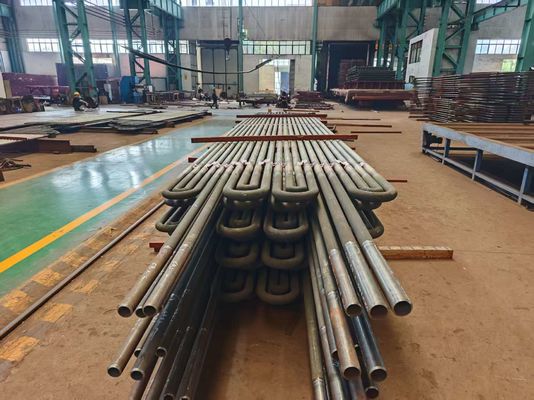

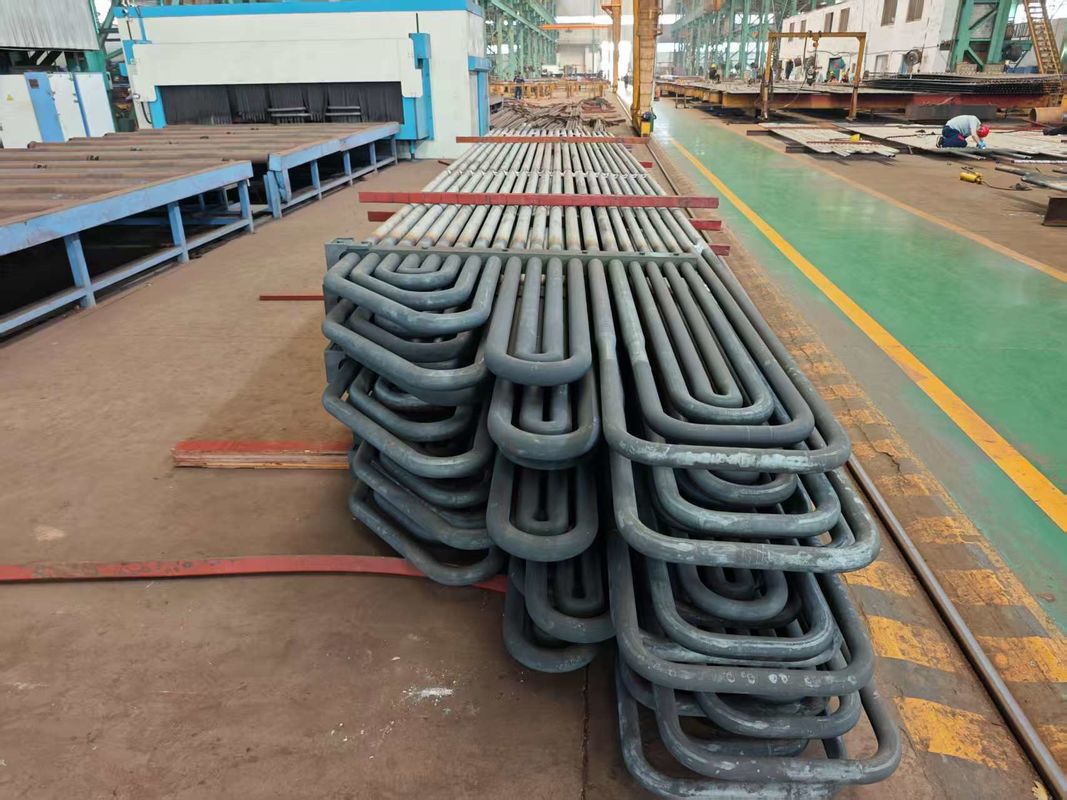

औद्योगिक बॉयलर के लिए उच्च दबाव ASME प्रमाणित इकोनॉमाइज़र कॉइल सर्पेन्टाइन ट्यूब

औद्योगिक बॉयलर के लिए उच्च दबाव एएसएमई प्रमाणित इकोनॉमाइज़र कॉइल सर्पेंटिन ट्यूब

सर्पिनिन ट्यूब में क्या समस्याएं हो सकती हैं?

प्रवाह-प्रेरित कंपन, कटाव-क्षय और थर्मल तनाव क्रैकिंग।

उत्पाद का परिचय

हुआ डोंग ऊर्जा प्रौद्योगिकीऑस्टेनिटिक स्टेनलेस स्टील, निकेल मिश्र धातु स्टील (हैस्टेलॉय, मोनेल, इनकोनेल, इंकलोय) के साथ 35 से अधिक वर्षों से निर्बाध और वेल्डेड पाइप और ट्यूबों का व्यापार करता है,हर साल 50000 टन से अधिक स्टील पाइप और ट्यूब बेचनाहमारे ग्राहक पहले से ही 45 से अधिक देशों को कवर करते हैं, जैसे इटली, यूके, जर्मनी, यूएसए, कनाडा, चिली, कोलंबिया, सऊदी अरब, रूस, कोरिया, सिंगापुर, ऑस्ट्रिया, पोलैंड, फ्रांस, ....और हमारे समूह शाखा कंपनी और कारखाने पहले से ही द्वारा अनुमोदित किया गया हैःABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004

यू-बेंड ट्यूबव्यापक रूप से हीट एक्सचेंजर सिस्टम में प्रयोग किया जाता है।

रणनीतिक रूप से महत्वपूर्ण और महत्वपूर्ण क्षेत्रों में निर्बाध स्टेनलेस यू-ट्यूब और वेल्डेड स्टेनलेस यू-बेंड ट्यूब आवश्यक है- बॉयलर, हीट एक्सचेंजर, परमाणु और पेट्रोकेमिकल मशीन निर्माण।

हुआ डोंग एनर्जी टेक्नोलॉजी ने 1985 से सर्पेंटिन ट्यूब का उत्पादन शुरू किया है, अब तक पहले से ही

300,000 टन स्टील सर्पेंटिन ट्यूब 30 से अधिक देशों को।

स्टील ग्रेडः

अन्य मिश्र धातुओं और इस्पात ग्रेड के ट्यूबों का उत्पादन समझौते पर किया जा सकता है।

यू-बेंड ट्यूब निम्नलिखित मानकों का अनुपालन करती हैः

1एएसटीएम ए688/एएसटीएम एसए688

2एएसटीएम ए 803/एएसटीएम एसए 803

3एएसटीएम A556/ASME SA556

तकनीकी आवश्यकताएं:

झुकने के लिए सीधा ट्यूब मानक विनिर्देशः

ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 आदि

चिह्नित करना:मोड़ने से पहले पूरे ट्यूब की लंबाई पर मार्किंग मशीन द्वारा (गर्मी के बाद मोड़ा हुआ खंड)

बिना मार्किंग के उपचार)

नोटःयू-बेंडिंग ट्यूब के सीधे भागों पर झुकने के बाद भी चिह्न लगाना संभव है।

यू-बेंड ट्यूब:

-टेमा आरसीबी 2.31 ट्यूबलर एक्सचेंजर निर्माताओं के संघ का मानक (9वां संस्करण)

-ASTM A688/ASME SA688 ऑस्टेनिटिक संक्षारण प्रतिरोधी वेल्डेड ट्यूबों के लिए मानक विनिर्देश

स्टील ग्रेड फ़ीड वाटर बॉयलर के लिए डिज़ाइन किया गया।

-ASTM B163/ASME SA163 निकेल और निकेल मिश्र धातु के ट्यूबों के लिए मानक तकनीकी आवश्यकताएं

कंडेनसर और हीट एक्सचेंजर।

- ग्राहक विनिर्देशों.

झुकने की त्रिज्या:1.5*OD ((बाहरी व्यास) से 1500 मिमी तक

1.5*OD से कम या उसके बराबर त्रिज्या वाले ट्यूबों का ऑर्डर करते समय ज्यामिति की सटीकता पर सहमत होना आवश्यक है।

सीधी नलिकाओं की अधिकतम लंबाईझुकने से पहलेः 35000 मिमी।

पैर की लंबाई:न्यूनतम 1 मीटर, अधिकतम 16500 मिमी (अधिकतम R=1500 मिमी के लिए)

नोटःअन्य आकार समझौते पर उपलब्ध हैं।

ताप उपचार:यू-बेंडिंग के बाद तनाव कम होता है (बेंडिंग क्षेत्र प्लस प्रत्येक पैर के लिए 300 एमएम) ।

यू झुकने के बाद हाइड्रोस्टैटिक परीक्षण: अधिकतम परीक्षण दबाव 600 बार, 10 सेकंड तक भिगोना

निर्जलीकृत जल, हाइड्रो-परीक्षण के बाद संपीड़ित वायु की सफाई।

पैकेजिंग: परिवहन के लिए उपयुक्त मजबूत पूर्व-धूम्रपान लकड़ी के बक्से में

प्रत्येक ट्यूब लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार के रूप में अच्छी तरह से polyethylene में लिपटे

ट्यूब के दोनों छोरों पर नरम प्लास्टिक के ढक्कन वाली फिल्में।

पूरक परीक्षण:उपरोक्त परीक्षणों के अलावा, हम निर्मित उत्पादों पर पूरक परीक्षण भी करते हैं। इसके तहत किए गए परीक्षणों में शामिल हैंः

हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः
